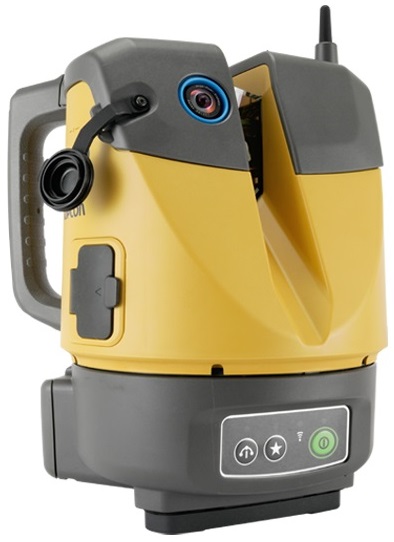

ESN-100 面トル
カテゴリ：3Dレーザースキャナー

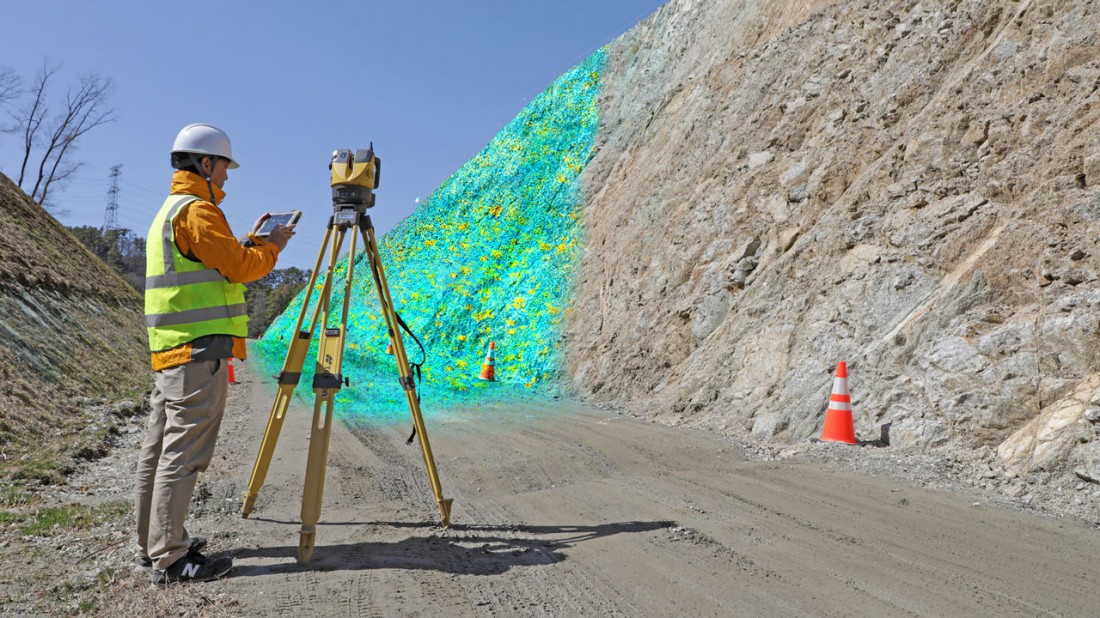

これならできる。自分でスキャン！
計測の自動化により“だれでも使える”
現場完結型により“手戻りなく失敗しない”
● ワンボタンでカンタン整準！
● 自動でターゲットを検出！
● スキャンデータを自動で結合！
● 遠隔操作・リアルタイム！
● 昨日と今日のスキャンデータを比較！
● 設計データと現況データを比較！
● 自動でターゲットを検出！
● スキャンデータを自動で結合！
● 遠隔操作・リアルタイム！
● 昨日と今日のスキャンデータを比較！
● 設計データと現況データを比較！
自動 ー 整準・器械設置が自動化！だから簡単 |
|

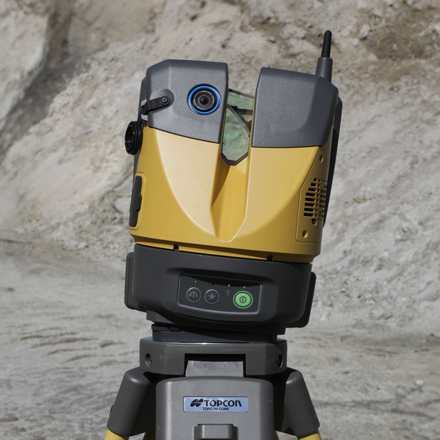

█ ワンボタンでカンタン整準！ |
|
 |
自動整準機能によりボタンを押すだけで楽々整準。 経験不要でだれでも器械設置ができます。 |

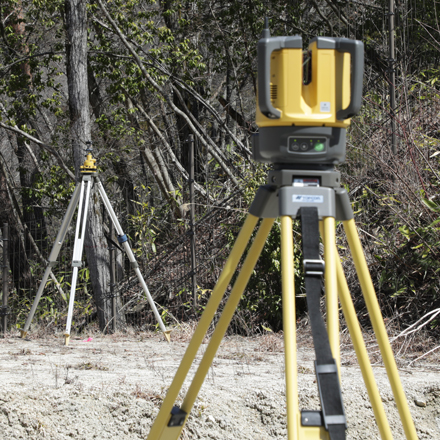

█ 自動でターゲットを検出！ |
|
 |
最大100ｍまでプリズムを自動検出し、後方交会を行います。 360°プリズム対応のため共通のターゲットを複数の計測箇所で使用できます。 |

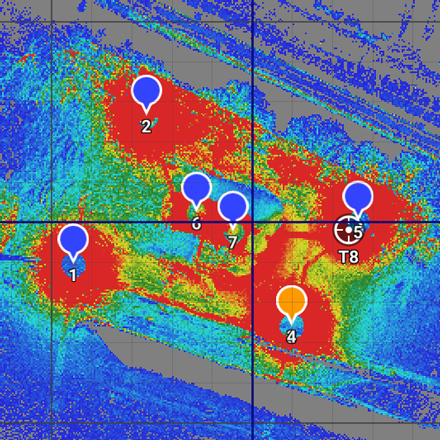

█ スキャンデータを自動で結合！ |
|
 |
複数スキャンデータを自動で結合。 後方交会法を採用し、だれでも、簡単・高精度に結合された点群データを取得できます。 |
現場完結 ー その場で計測結果を確認！ |
|

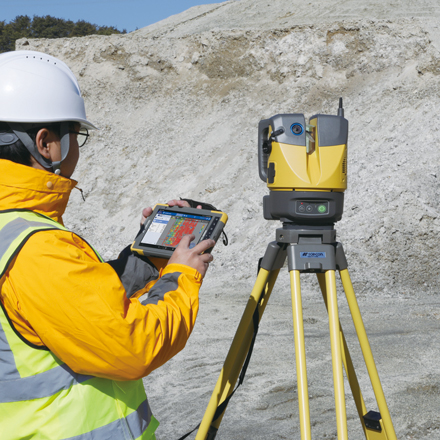

█ 遠隔操作・リアルタイム！ |
|
 |
専用フィールドソフトウェア「Topcon Raster Scan」によりその場で計測結果が確認でき、次にどこをスキャンすればいいかを把握しながら作業を進められます。 |

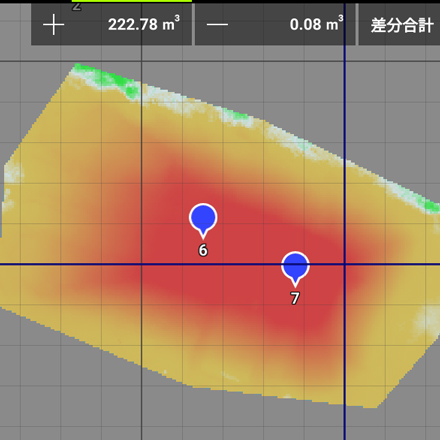

█ 昨日と今日のスキャンデータを比較！ |
|
 |
昨日まで平坦だった現況に、今日は盛り土を行った際に、スキャンデータを比較して進捗管理・土量計算が可能です。 |

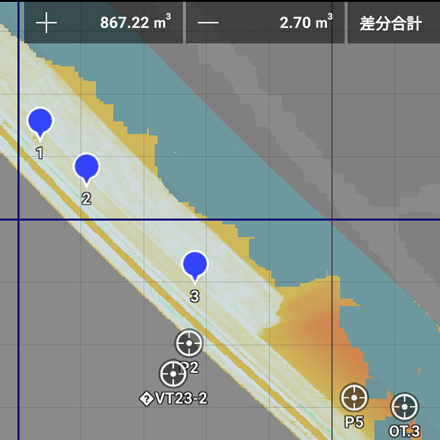

█ 設計データと現況データを比較！ |
|
 |
起工測量後は設計照査や土量計算、出来高管理では進捗管理、出来形管理においては検査として設計と現況の差分を現場で確認できます。 |

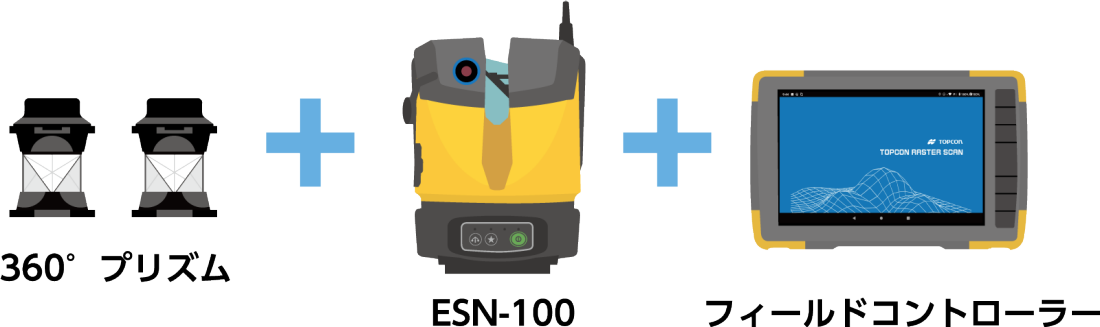

自動スキャンソリューション |
|
 |
|
| ESN-100本体を電源ON した後はすべてタブレット・ソフトウェアを使用して操作します。 数クリックするだけでスキャンを実施し、自動で計測が完了します。 |
|
 |

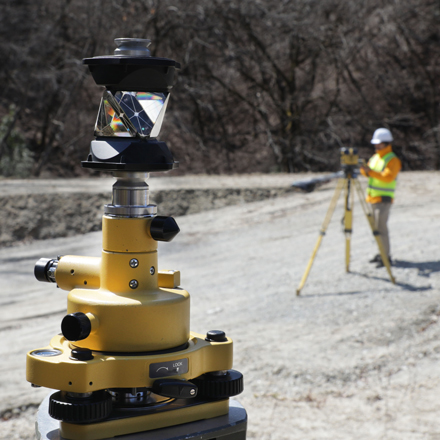

360°プリズム標準付属 任意の位置にスキャナーを設置し後方交会法による器械設置が可能です。 |
 |

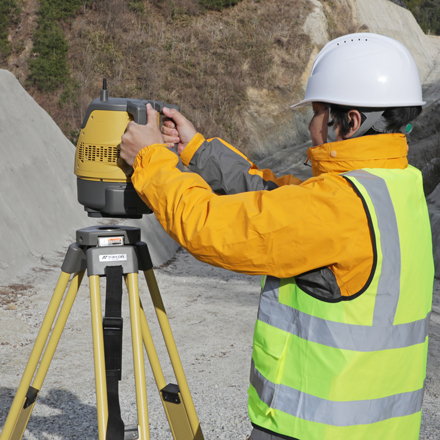

小型・軽量・ハンドル付き 高い機動性で現場作業をサポートします。 |
 |

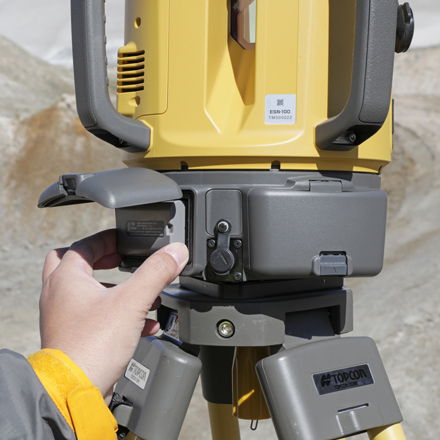

長時間の連続観測 本体を利用しながらバッテリーを交換できるホットスワップ機能を搭載しています。 |
 |

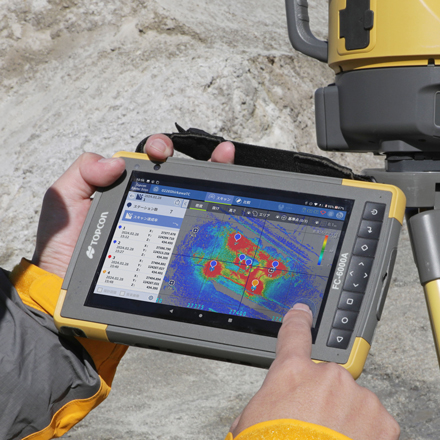

フィールドコントローラー 大型画面とサクサク動作で快適作業を実現。 高い機動性で現場作業をサポートします。 Android™ OS対応です。 |
 |

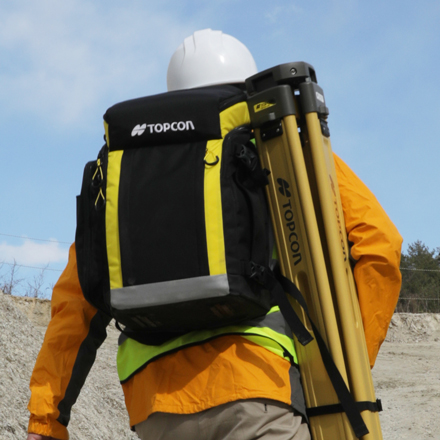

バックパック 持ち運びに優れたバックパックも用意しています。 山間部などの急峻な現場でも、簡単・安全に器械の持ち運びや設置が行えます。 |
 |

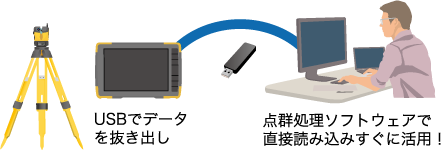

計測後はスキャンデータを現場で出力！ ● 共通フォーマット LAS TXT に対応！ ● 点群処理ソフトウェアへ直接入力可能！ 点群生成の後処理不要！ |

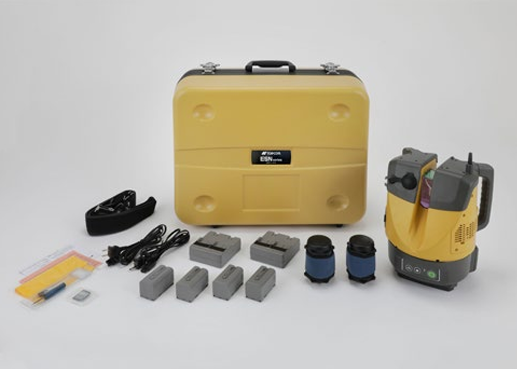

標準構成品 |
|
 |
・ESN-100 本体 ・バッテリー(BDC72)× 4 ・充電器(CDC77)× 2 ・電源ケーブル(EDC113B) × 2 ・プリズム(ATP2)× 2 ・シリコーンクロス ・工具ケース ・スタートアップガイド ・SDカード(取扱説明書PDF) ・格納ケース ・背負いベルト ・輸出規制カード |

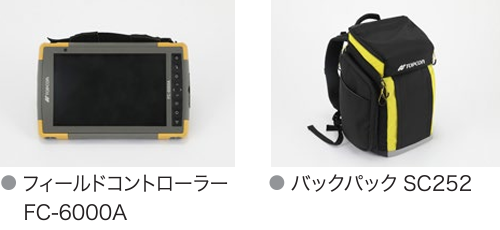

オプショナル・アクセサリー |
|
・フィールドコントローラー FC-6000A ・バックパック SC252 |
 |
