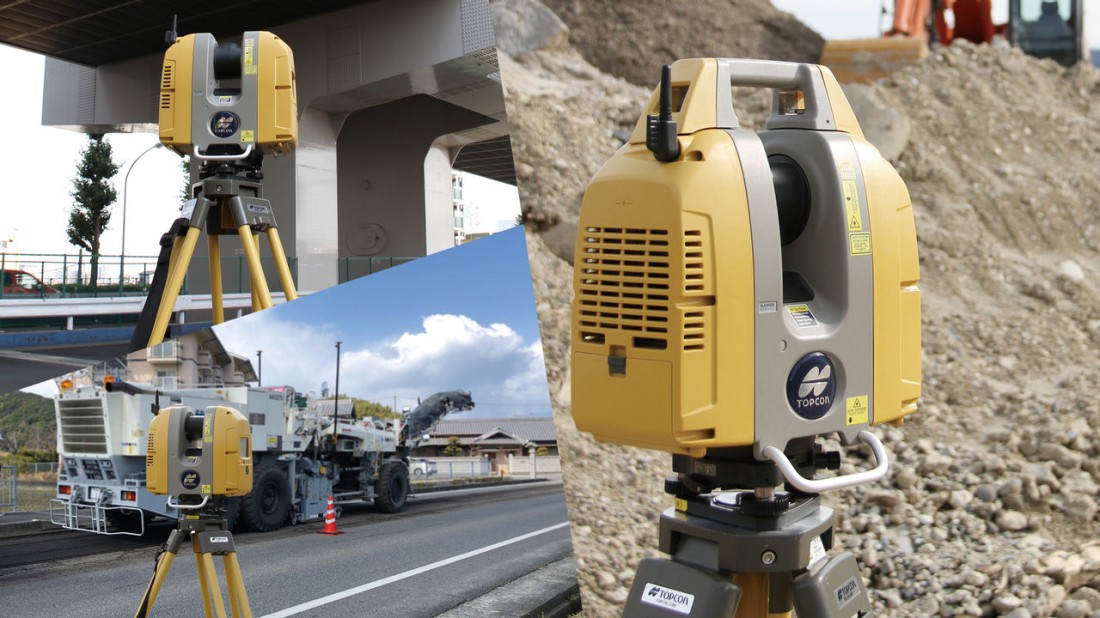

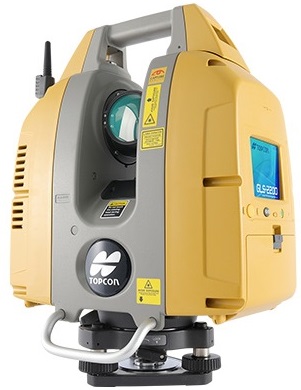

３Ｄレーザースキャナー GLS-2200
カテゴリ：3Dレーザースキャナー
工種拡大するi-Construction
活躍の場が広がる3D計測
正確な3D点群データで高精度面管理を実現！
● 器械点・後視点法/後方交会法プログラム搭載
● 360°プリズムにも対応する長距離ターゲットスキャン
● 面精度が１ｍｍ (σ) に向上
● HDR撮影でくっきり3D点群データ生成
● リモートコントロール対応
● 敏速サポート可能な純国産レーザースキャナー
● 360°プリズムにも対応する長距離ターゲットスキャン
● 面精度が１ｍｍ (σ) に向上
● HDR撮影でくっきり3D点群データ生成
● リモートコントロール対応
● 敏速サポート可能な純国産レーザースキャナー
| GLS-2200シリーズを使用した「地上型3次元レーザースキャナによる形状計測」は、NETIS登録技術の活用促進技術です。 |

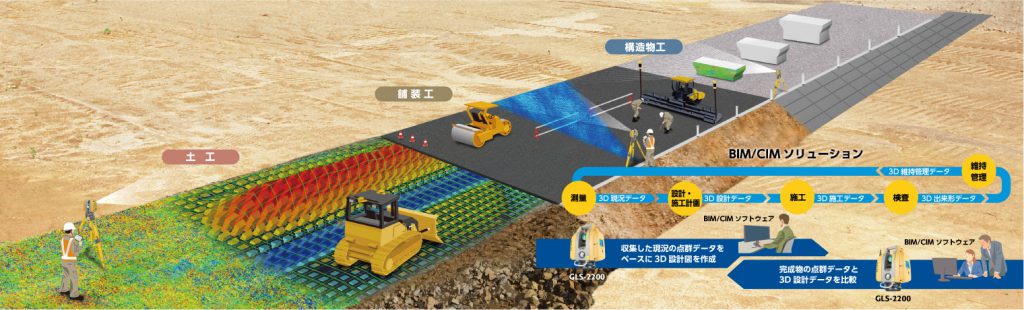

ICT施工の工種拡大と共に広がる3D点群計測
効率的な点群ワークフロー |

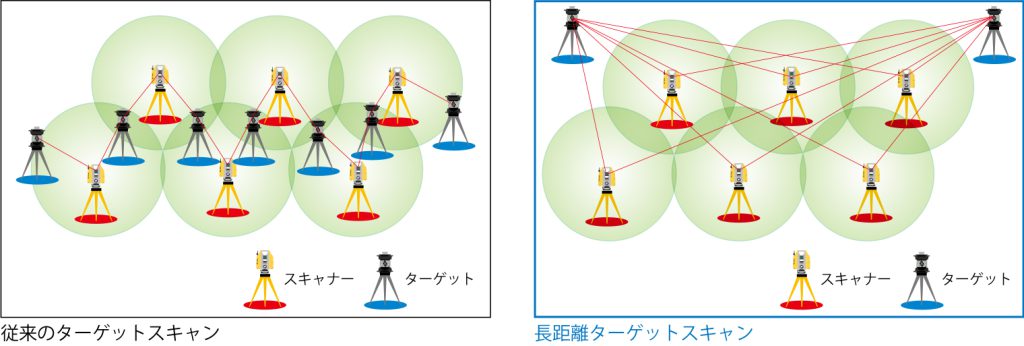

█ 長距離ターゲットスキャン |
|
| 200m先でもターゲットスキャンが可能です。 広域現場でも、ターゲット移動の回数が格段に減り、作業量が大幅減少します。 |
|
█ 360°プリズム対応 |
|
| 器械点移動の際にプリズムの向きを変更することなく、すぐに測定開始。計測時間の高速化を実現します。 | |

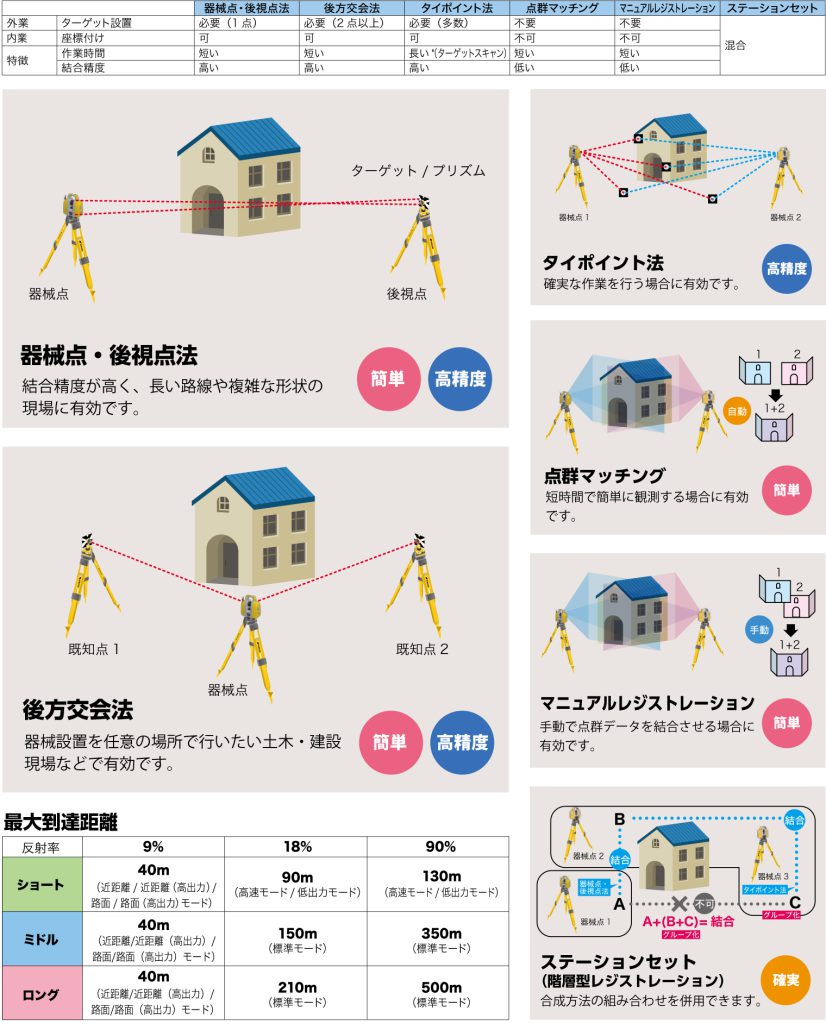

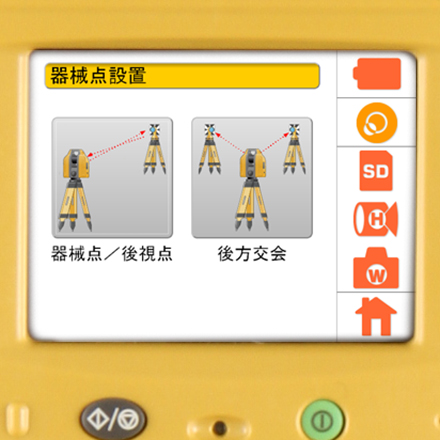

簡単で高精度 器械点・後視点法/後方交会法プログラム搭載 |
|
 |
トータルステーションで馴染みのある器械点・後視点法、および、後方交会法をレーザースキャナーでサポート。 測量機器メーカーならではの測量方式レジストレーションを多数搭載しています。 標準プログラムを使用すれば、計測時にレジストレーションを行うため、ソフト側の作業時間が大幅に短縮されます。 |
点群品質の向上 |
█ 面精度が1mm※に向上 |
|
| 反射率の低い暗色の路面にも強く、1mmの面精度を確保。i-Constructionにおける舗装工の出来形計測に対応します。 ※ 標準偏差(1σ)1mm。Collage Officeで解析した場合。 |
|

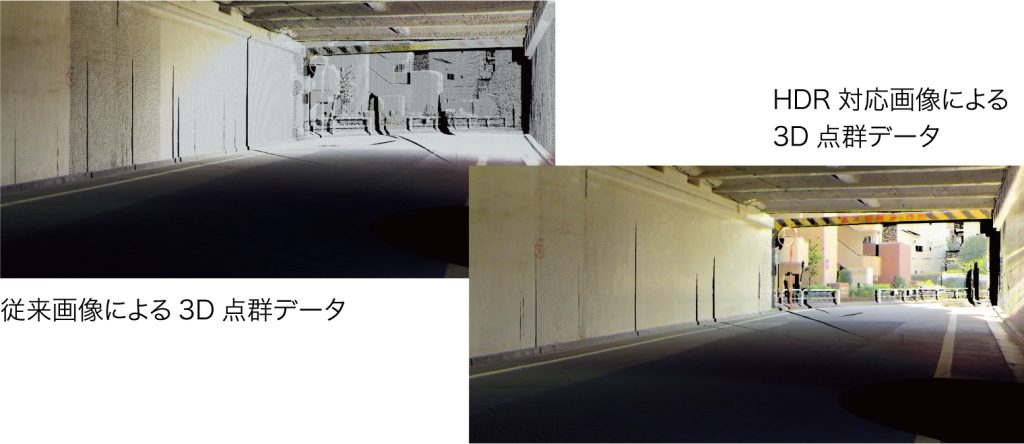

█ HDR※撮影によるくっきり3D点群データ生成 |
|
| 通常画像を使用して色付けされた3D点群データは日陰が黒つぶれしたり日向が白飛びしたりしますが、HDR画像を使用すれば、より自然でリアルな3D点群データを生成します。 ※High Dynamic Rangeの略。一度に何段階かの露出の異なる画像を撮影し、肉眼に近い自然な画像を生成する技術です。 |
|
 |
|
多彩な機能 |
|

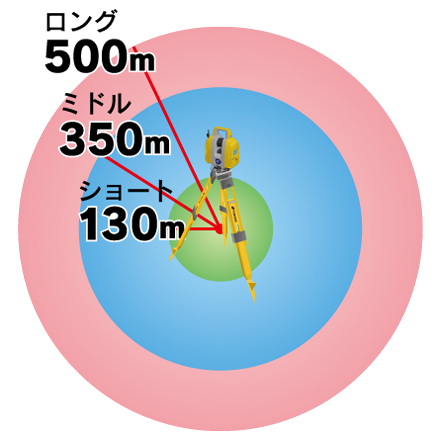

█ 測定レンジによって選べる3つのラインアップ |
|
 |
設備やインテリアなどの短距離から土木現場の現況作業や大型構造物まで、用途に応じて3種類からお選びいただけます。 |

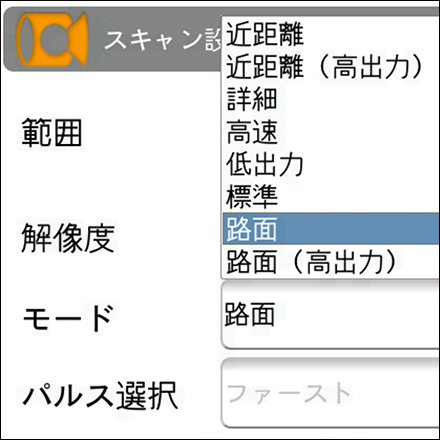

█ 8種類の測定スキャンモードを搭載 |
|
 |
現場状況や要求精度に合わせて、「詳細」「高速」「低出力」「標準」「近距離」「近距離（高出力）」「路面」「路面（高出力）」のスキャンモードを搭載し、様々な計測シーンでご利用いただけます。 |

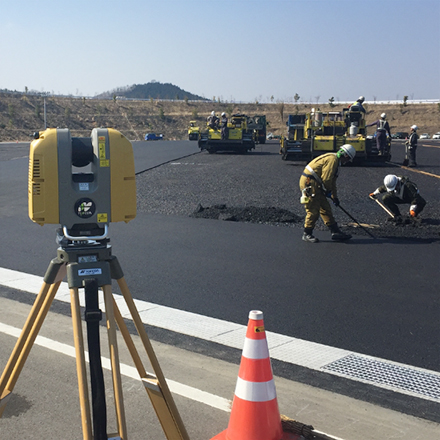

█ 路面モード搭載 |
|
 |
反射率の低い暗色の路面でも、舗装面計測用の「路面」モードを使用することで測定が行えます。 新設のアスファルト舗装面の測定には、「路面（高出力）」モードが適応。i-Constructionにおける舗装工の出来形計測に対応します。 |

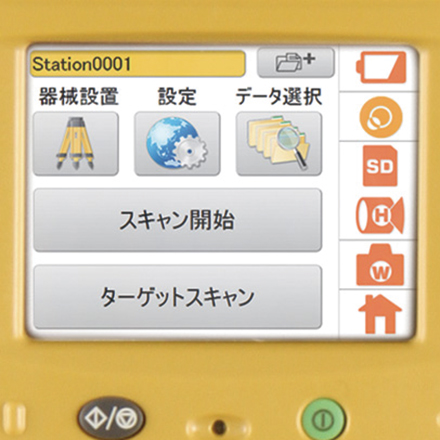

█ コントローラー |
|
 |
ワンボタンでスキャンが開始できる簡単ソフトウェア。 グラフィック表示で、操作性の良いコントローラです。 |

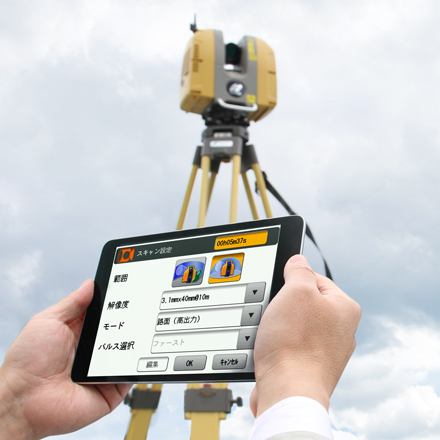

█ リモートコントロール対応 |
|
 |
Android™端末から無線LANによるリモートコントロールが可能です。 GLS-2200を高所や危険な場所に設置する場合など、本体タッチパネルを操作できない状況でも端末側で操作が行えます。 ※外部リモートコントロールコマンド近日対応予定。 |

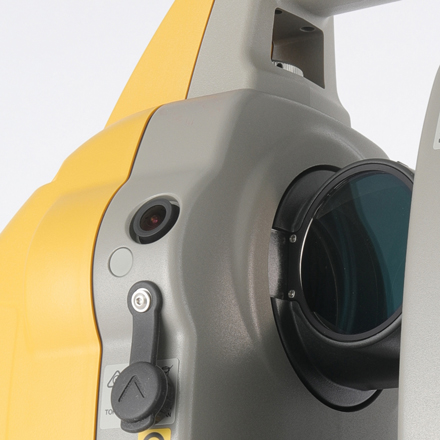

█ 広角・狭角デュアルカメラ |
|
 |
広角170°/5M ピクセルカメラと、同軸で狭角8.9°/5M ピクセルカメラを搭載。 広角カメラは、超高速で全周画の取得を可能としました。 |
 |
|

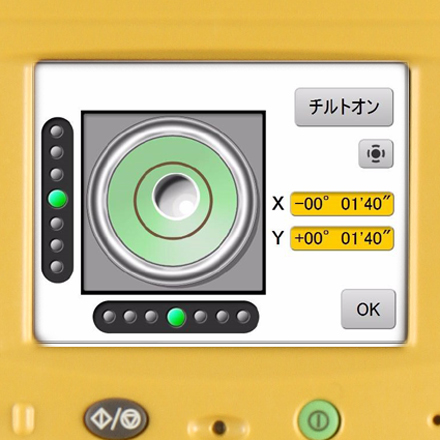

█ 2軸傾斜補正で確実にレジストレーション |
|
 |
トータルステーションと同等仕様である２軸傾斜補正搭載。（範囲±６’） 後処理ソフトCollage Officeで、複数のスキャンデータを確実にレジストレーションし正確な点群合成をサポートしています。 |
Collageファミリーがつなぐシームレスな現場の3D化！ |
|
█ フィールドアプリケーションとの連携により、 |
||
 |
 |
 |

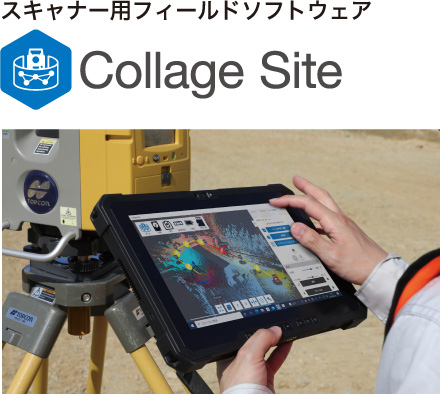

| スキャナー用フィールドソフトウェア 『Collage Site』 |
クラウド型3D点群解析ソフトウェア 『Collage Web』 |
3D点群処理ソフトウェア 『Collage Office』 |

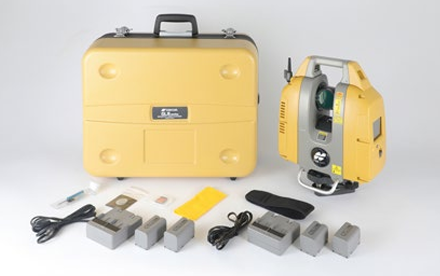

GLS-2200標準構成品 |
|
 |
・本体（ヘッドカバー付き） ・バッテリー(BDC72)× 4 ・充電器(CDC77)× 2 ・電源ケーブル(EDC113B)× 2 ・スタイラスペン ・器械高測定用ターゲット ・ターゲットシート［マグネットタイプ］（小型）× 2 ・工具ケース ・ワイピングクロス ・SDカード（取扱説明書PDF） ・安全上のご注意 ・ビニールカバー ・格納ケース ・背負いベルト ・輸出規制カード |
