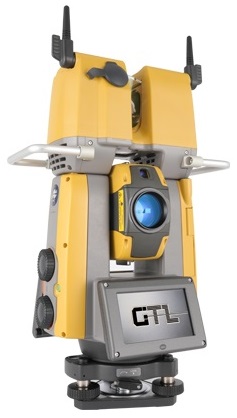

レーザースキャナーTS GTL-1200
カテゴリ：3Dレーザースキャナー
現場完結型ワークフローで
3D点群計測の課題を解決！
● トータルステーション測量とレーザースキャナー計測が1台で可能
● 点群密度が従来機の2倍
● BIMによる施工管理にも最適
● 土木・測量・維持管理にも威力発揮
● オンボードプログラムMAGNET™ Field搭載
● Wi-Fiモジュールの搭載
● Collage Siteによる遠隔操作も可能
● 点群密度が従来機の2倍
● BIMによる施工管理にも最適
● 土木・測量・維持管理にも威力発揮
● オンボードプログラムMAGNET™ Field搭載
● Wi-Fiモジュールの搭載
● Collage Siteによる遠隔操作も可能
| GTL-1200シリーズを使用した「地上型3次元レーザースキャナによる形状計測」は、NETIS登録技術の活用促進技術です。 |
フィールドアプリケーションとの連携により |
|

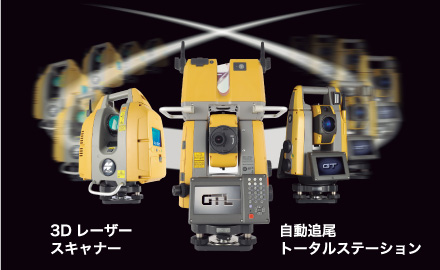

1台2役だから測量・計測が速い！ |
|
 |
自動追尾トータルステーションと回転式レーザースキャナーが合体！ 投資コストに加え、作業フローが大きく改善されることで、多くのメリットを享受できます。 |
 |
|
GTL-1200が活躍するフィールド |
|

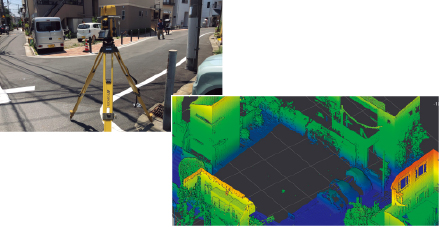

█ 測量分野 |
|
 |
測量・土地家屋調査士業務
アプリケーションソフトウェアMAGNET™ Fieldの様々な測量プログラムを使用し、測量・土地家屋調査士業務が行えます。基準点測量をはじめ公共測量にも利用可能です*。 さらに現況測量などでは、測量に加え3D点群として地形を取得することができます。 * 国土地理院 2 級A トータルステーション登録 |

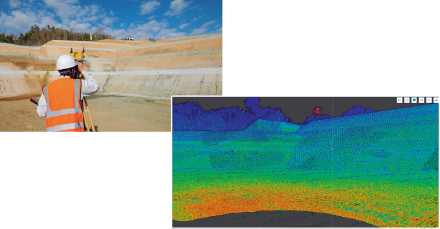

█ 土木分野 |
||
 |
i-Construction |  |
| 建設現場の生産性向上を目的として国土交通省が推進している「i-Construction」において、3D点群による「起工測量」「出来高管理」および「出来形管理」のデータ取得手段として、レーザースキャナー、UAVが活用されています。
3D点群データの活用により、従来法に比べ土工、舗装工、法面工、付帯構造物設置工などでの作業時間の大幅な短縮、検査書類の削減が実現されます。 |
||
█ 建築・設備分野 |
|
 |

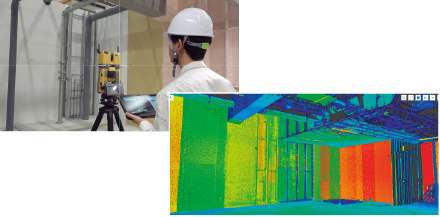

BIM (Building Information Modeling)
建築において土地の形状や改築・改装時の外装・内装の現況調査に活用されます。 リアルな3D点群データをベースに設計を行うことができ、また竣工時にスキャン計測をしておけば、後のメンテナンスや改装時の効率化に役立ちます。 |
主な機能 |
|
█ 回転式、高速・高精度スキャン |
|
 |
約1分で全周スキャン。3D点群データをスピーディーに取得できます。

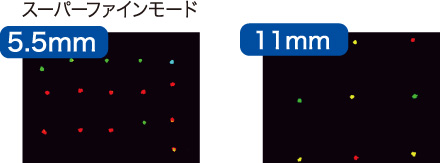

GTL-1200ではスーパーファインモードを搭載。従来より点群の間隔が細かく取れるようになり、今まで以上に幅広い工種に対応できるようになりました。 |
 |
|

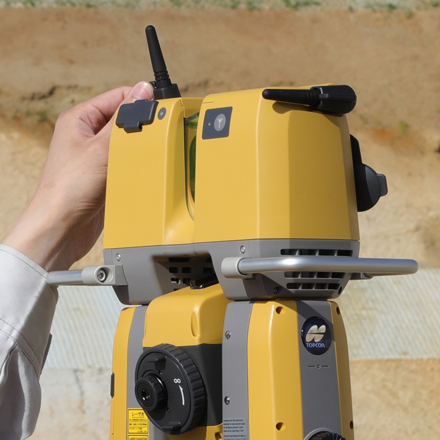

█ Wi-Fiモジュール搭載 |
|
 |
Wi-Fi接続を可能としたことにより、Collage Siteとの連携が可能となりました。 現場で点群確認が可能となり、手戻り作業を軽減することができます。 |

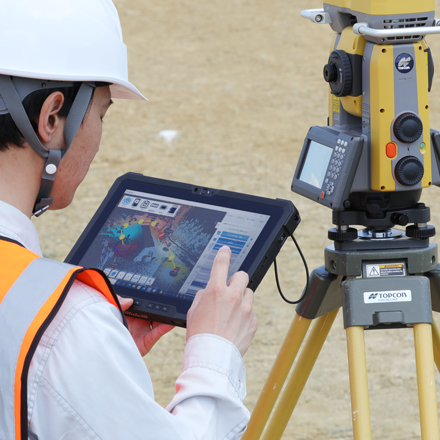

█ 遠隔操作でスキャニング |
|
 |
Collage Siteにより、離れた場所にあるGTL-1200をコントロール。 高所や狭所、危険な場所のスキャン計測を、安全な場所から行えます。 |
█ データはSDカードに保存 |
|
 |
データの保存は汎用性の高いSDカード。 トータルステーションで計測した点データと、スキャナーで取得した3D点群データを同一ファイルとして保存します。 |

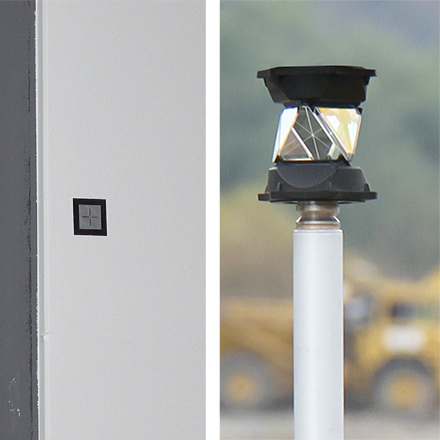

█ 多彩な測距ターゲットに対応 |
|
 |
高精度な点の測定には、360°プリズムだけでなく反射シートターゲットにも対応。 もちろん、ノンプリズム測定も可能です。 |
█ 対回観測 |
|
 |
作業規程の準則に則った測量業務にも対応*。対回も自動で行えます。 *国土地理院 2級Aトータルステーション 登録 |

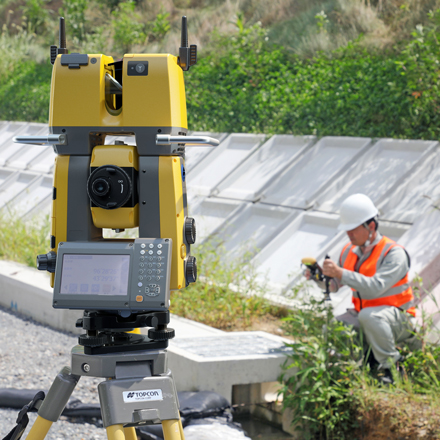

█ レーザーポインター |
|
| ボタンひとつで、視準方向へ極めて小さなスポット径のレーザーポインターを射出。 作業者は、GTL-1200側の観測者の誘導なしに正確な位置の把握が可能です。 |
|
Collageファミリーがつなぐシームレスな現場の3D化！ |
|
█ フィールドアプリケーションとの連携により、 |
||
 |
 |
 |

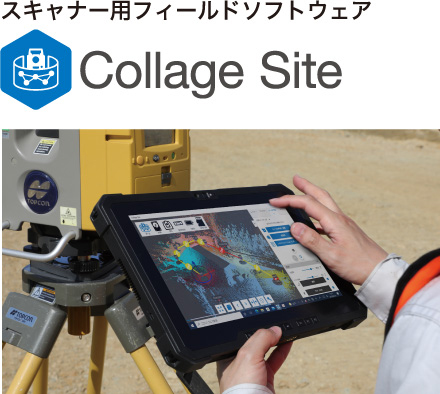

| スキャナー用フィールドソフトウェア 『Collage Site』 |

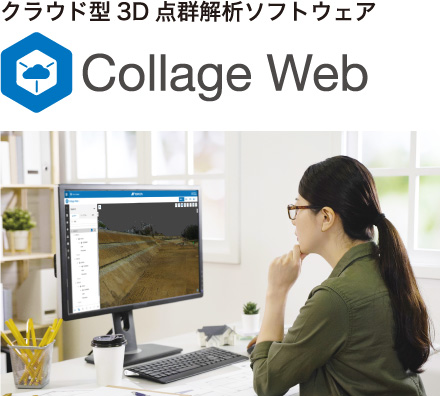

クラウド型3D点群解析ソフトウェア 『Collage Web』 |
3D点群処理ソフトウェア 『Collage Office』 |

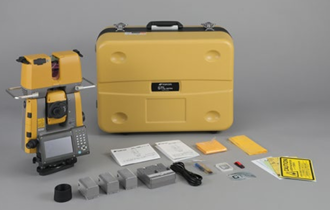

標準構成品 |
|
 |
・GTL-1200 本体 ・バッテリー(BDC72)× 3 ・充電器（CDC77） ・電源ケーブル（EDC113） ・レンズキャップ ・レンズフード ・工具ケース ・ドライバー ・六角レンチ ・レンズ刷毛 ・調整ピン× 2 ・シリコーンクロス ・クイックマニュアル ・スタートアップガイド ・SDカード ・USB メモリー（取扱説明書） ・レーザー警告標識 ・格納ケース ・背負いベルト |
オプショナル・アクセサリー |
|
 |
・360°プリズムATP1 ・360°スライドプリズムATP1SII ・スキャナー用カーボン三脚CF-1 |
