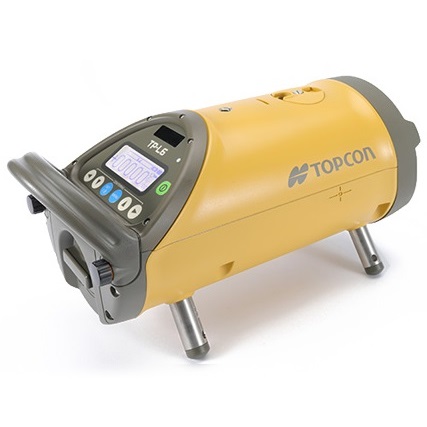

TP-L6シリーズ
カテゴリ:レーザー

小口径インバートにも設置可能なコンパクトデザイン!


全長250mmのコンパクトで人間工学に基づいた機能性デザイン

 ● 業界最長! 60時間連続使用が可能な大容量バッテリー搭載
 ● スマホアプリに対応! 地上から本体の状態確認が可能
 ● 過酷な現場環境に耐える防水性能IPX8

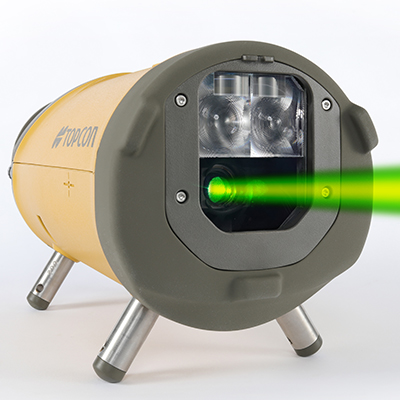

 ● 高い視認性の半導体グリーンレーザー搭載
 ● 自動でターゲット中心をとらえるオートアライメント機能搭載
 ● 垂球不要! 上下ビーム搭載






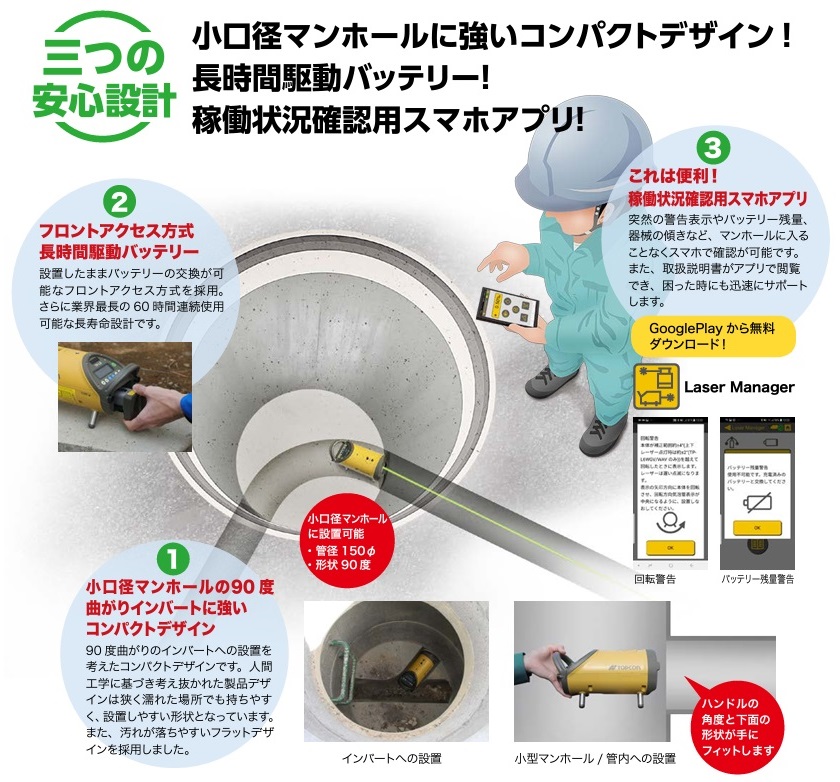

三つの安心設計

1.小口径インバートに強いコンパクトデザイン!
2.長時間駆動バッテリー!
3.稼働状況確認用スマホアプリ!

下水管設置の作業を大幅に効率化

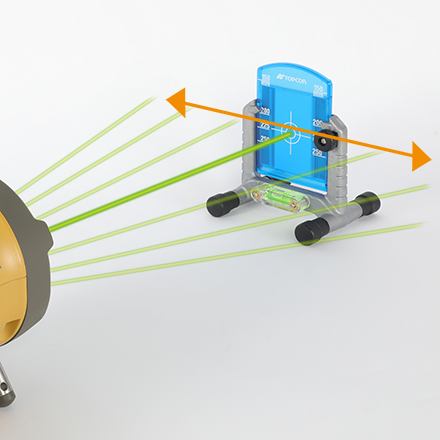

█ オートアライメント機能(TP-L6WGV/WG)

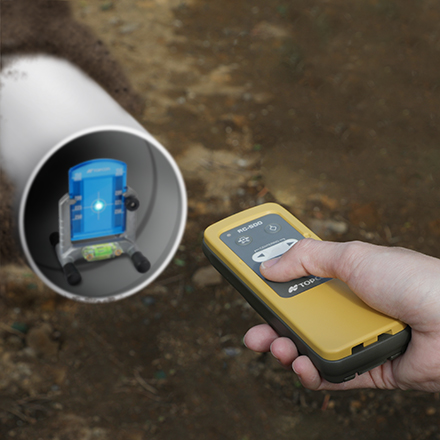

ボタン1つでレーザー光を自動的にターゲットの中心に合わせることができます。

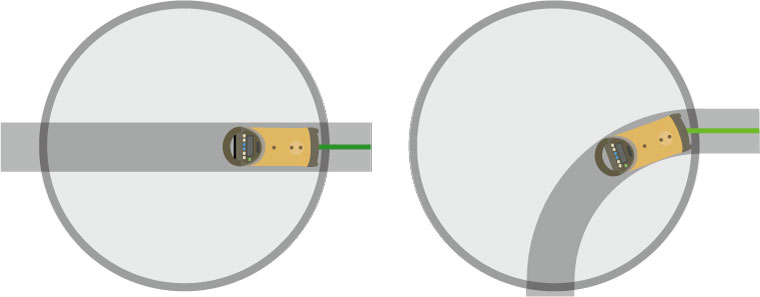

また、レーザーの振り幅が大きく、本体とターゲットが正対できない状態でもターゲットの中心を確実にとらえます。
レーザー光が反射する狭い管での作業にも便利です。

█ リモートコントローラーRC-500

リモートコントローラーRC-500を標準装備。
ターゲット側からレーザー光の左右方向の調整やオートアライメントを行う際に、本機に近づかず操作ができるため大変便利です。


█ 上下レーザービーム照射(TP-L6WGV)

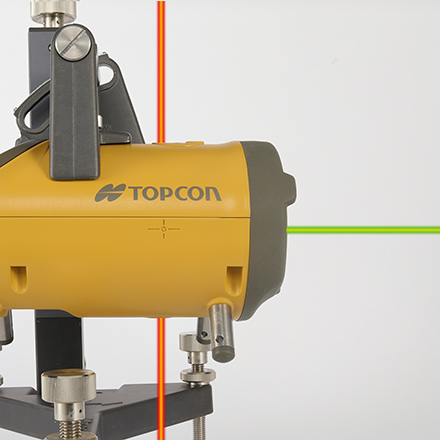

配管勾配設定用のビームに加えて上下位置決め用のビームを照射。
面倒な垂球での下振りが不要となり、通りを合わせる作業が楽になります。

█ 高輝度・長寿命グリーンレーザー

トプコンはレッドレーザーに比べ、高い視認性を誇るグリーンレーザーの輝度の高さにいち早く注目し、パイプレーザーに採用してきました。
明るい場所でもレーザーが見やすく設置作業で活躍します。

過酷な現場を想定した耐環境試験を実施!
最高レベルの品質を実現


█ 防水試験

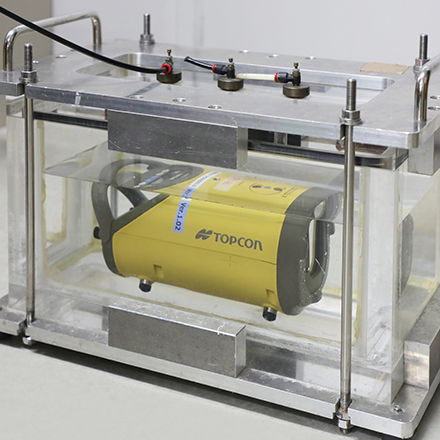

IPX8の規定を大幅に上回る水深5mの水圧で24時間の耐水試験をクリア。
作業期間中の突然の大雨による水没にも対応。

█ 温度試験

高温・低温環境下での動作保証する試験をクリア。

█ 落下試験

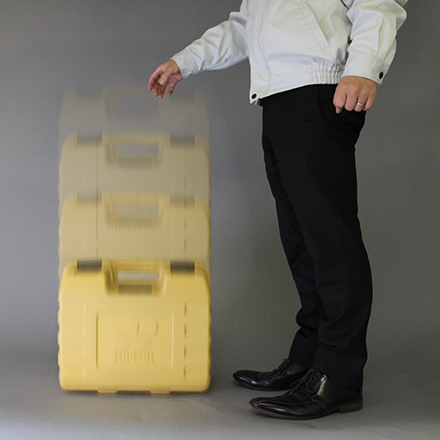

足場の悪い現場で不意の転倒時にも安心な、50cmの高さからキャリングケースをコンクリート面へ落下する試験にクリア。


█ 高い再現性

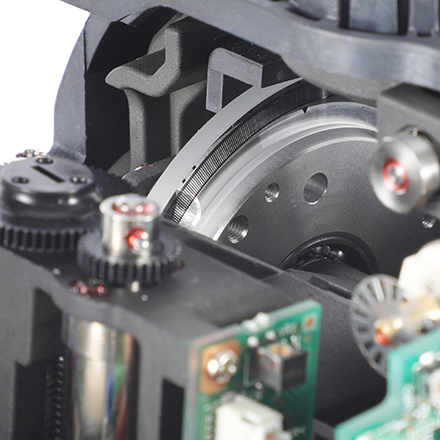

トータルステーションと同等なアブソリュートエンコーダーを採用し、勾配角度設定の高い再現性を実現。

トプコンのパイプレーザーならあらゆる現場でラクラク設置!


█ インバートへの設置

インバートの径に合わせて脚を交換することにより、150、200、250、300mm径の中心に簡単に設置できます。
コンパクトデザインにより、細く曲がったインバートにも対応可能です。

█ マンホールへの設置

下方向ビームを利用してマンホールの中心へ簡単に設置が行えます。
上方向ビームは垂球いらずで通りを合わせることができます。

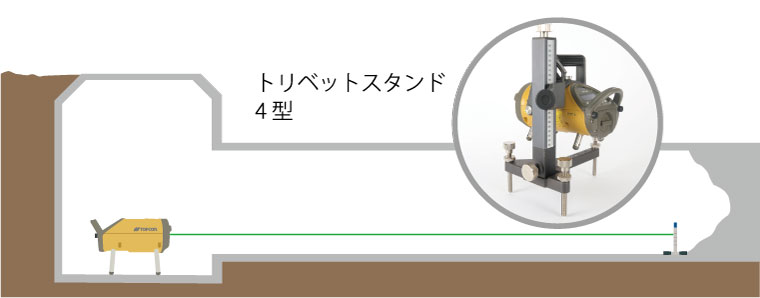

また、本機をトリベットスタンド*に取り付ければ、任意の高さで設置できます。

* 別売付属品

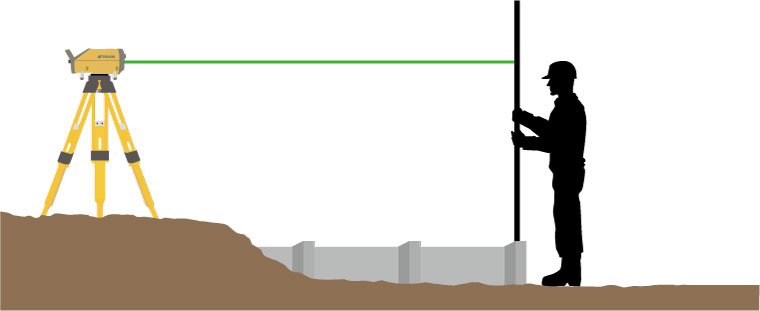

█ オーバートップ

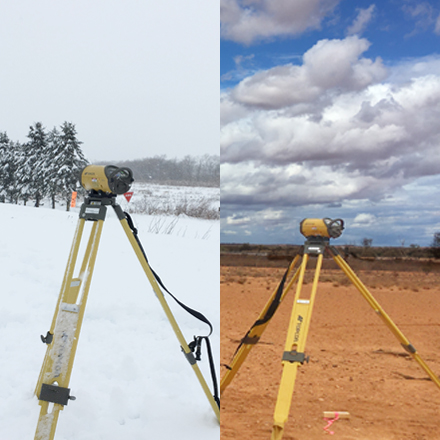

三脚アダプター*により三脚に取付けます。
スコープ*を使用し、バカ棒・スタッフなどと併用して作業を行います。

* 別売付属品

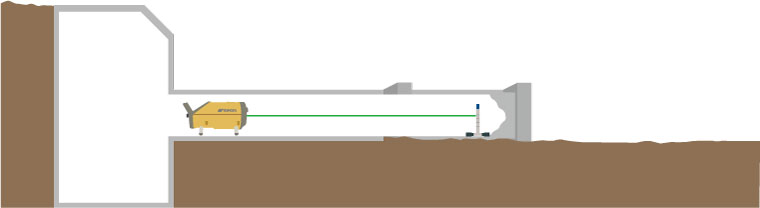

█ 小口径への設置

管径に合わせて4本の脚を交換することにより、150、200、250、300mm管径の中心に簡単に設置できます。
また、エアバッグ*の使用により、管埋設時の振動でも本機の変動や傾きを防ぎます。

* 別売付属品

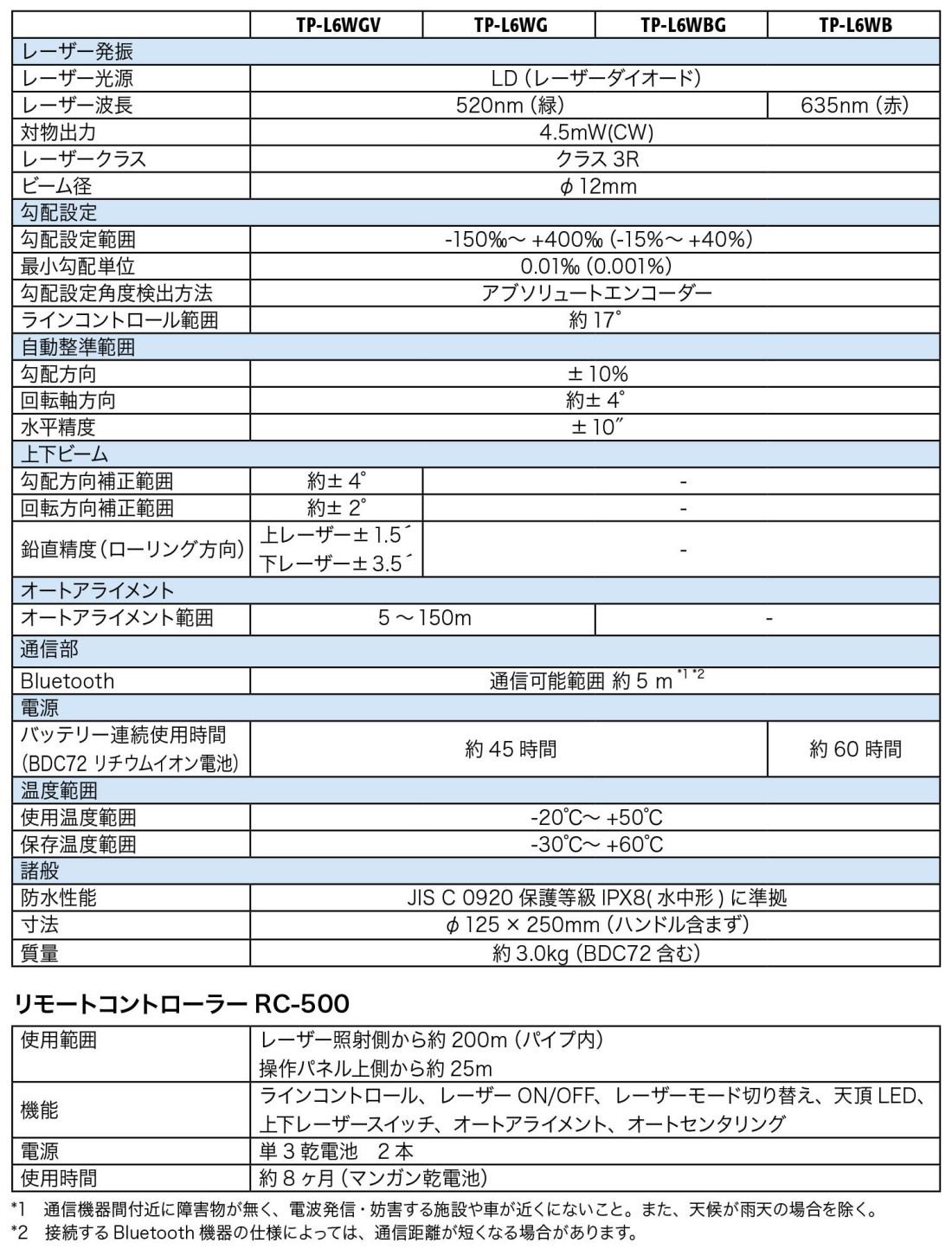

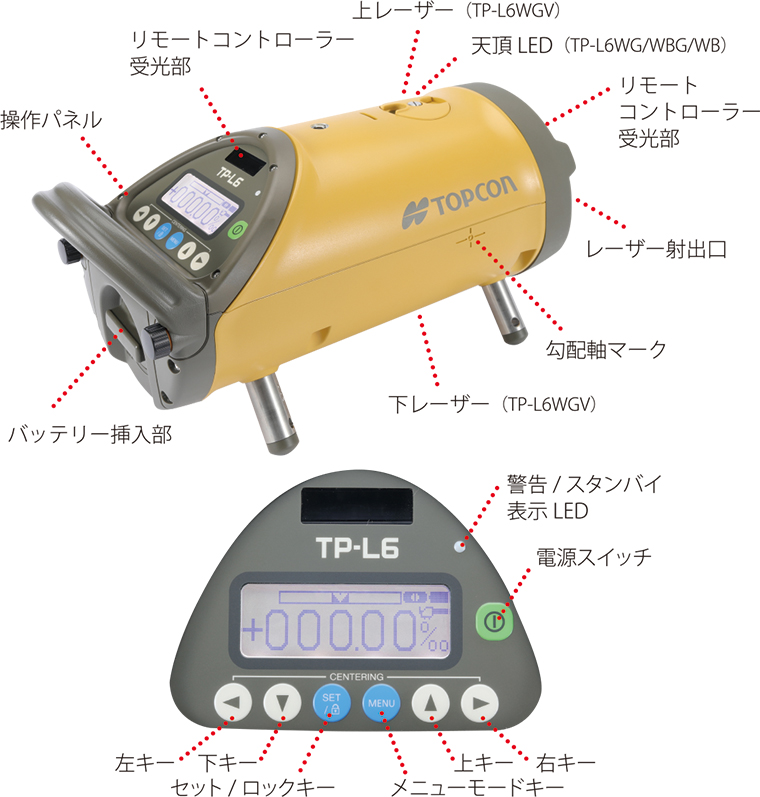

システム構成







標準構成品

 ● TP-L6 本体
 ● リモートコントローラーRC-500*
 ● バッテリーBDC72(充電式)
 ● 充電器 CDC77
 ● 電源ケーブルEDC113
 ● 管径専用脚(セルフレベリング脚)
   φ150mm × 4
   φ200mm × 4
   φ250mm × 4
   φ300mm × 4
 ● 脚締めロッド
 ● 3点支持用ポイント脚2型

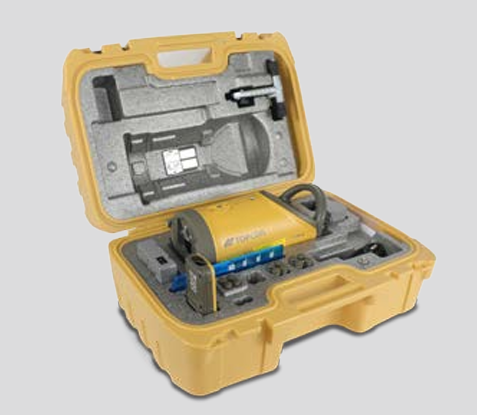

 ● 格納ケース
 ● ターゲット
 ● 取扱説明書
  * 乾電池は別売りです

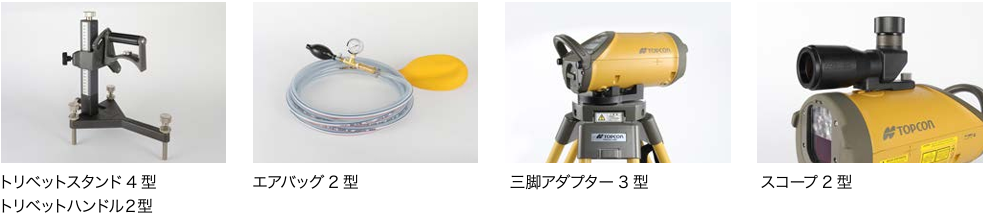

オプショナル・アクセサリー

 ● トリベットスタンド 4 型 トリベットハンドル2型
 ● エアバッグ 2 型
 ● 三脚アダプター3型
 ● スコープ 2 型
