モバイル３Dスキャナー D-H100

カテゴリ：3Dレーザースキャナー

「どこでも3D 計測」を実現！
ーどこでも・簡単・歩くだけー

「LiDAR SLAM技術*」により、“歩くだけ”で自分の周囲を簡単に3Dモデル化が可能なモバイルスキャナー！

* SLAM 技術：自動運転やお掃除ロボットなどにも利用されている「自分がどこにいるのかの推定」と「周辺環境の把握」を同時に行う技術です。

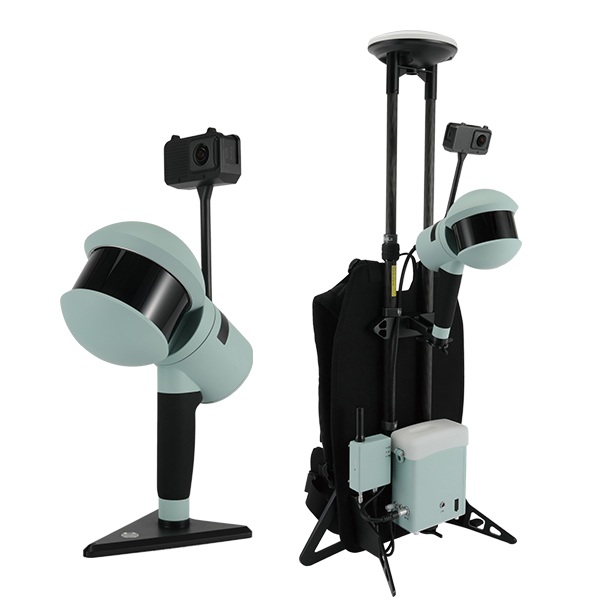

　● 選べる計測スタイル　ハンディタイプとバックパックタイプ（オプション）

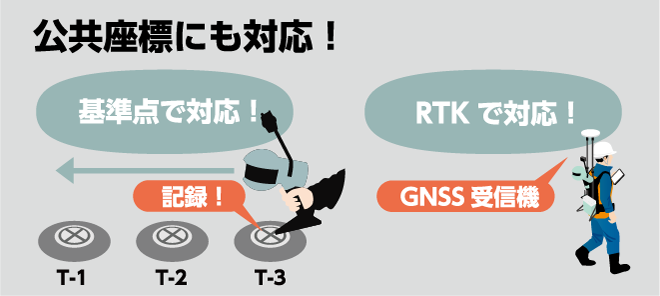

　● 座標付けにも対応
　● 小型でも高性能なスキャナーユニット
　● 2つの専用ソフトウェア　D-H100 Field／LiDAR360MLS

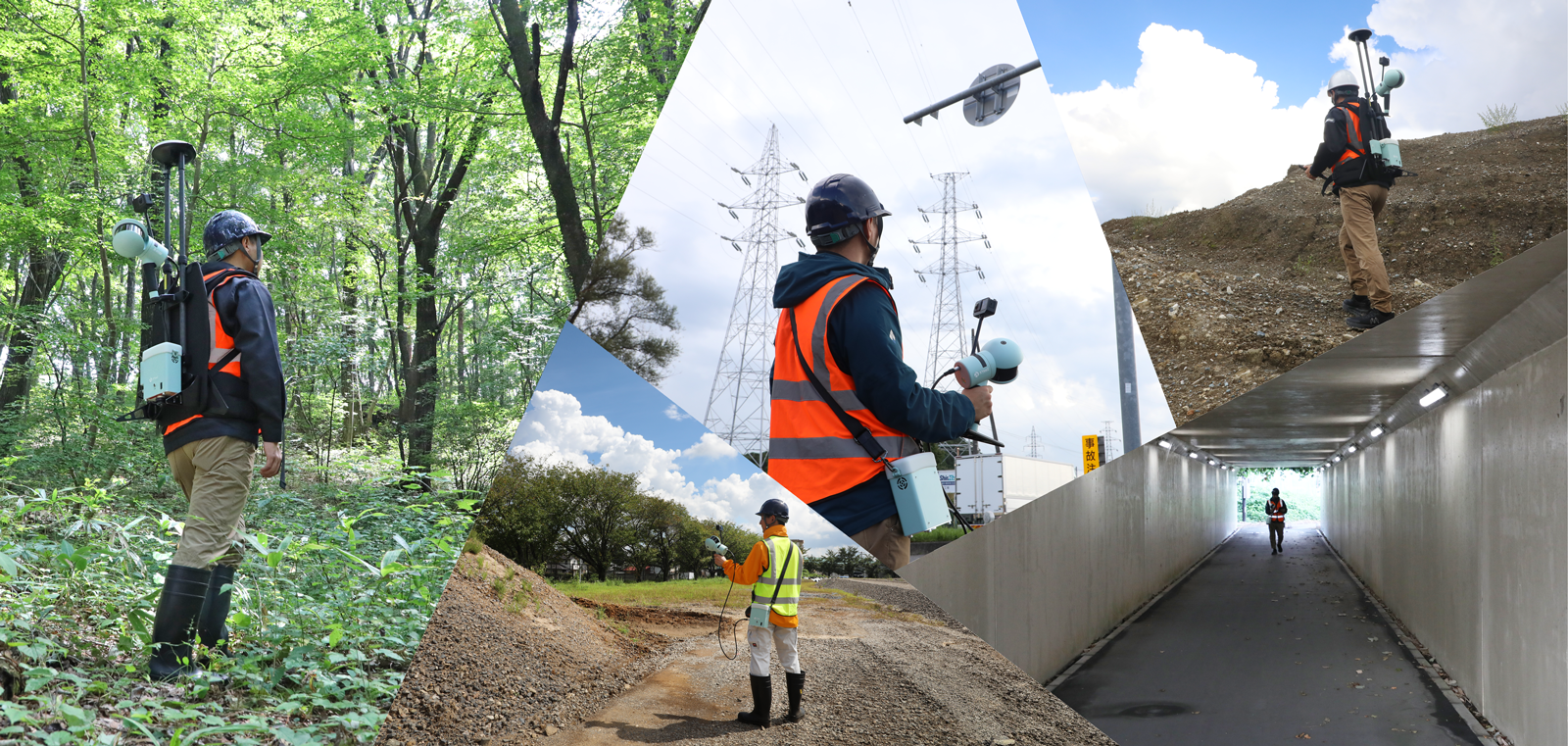

3D計測の多様化

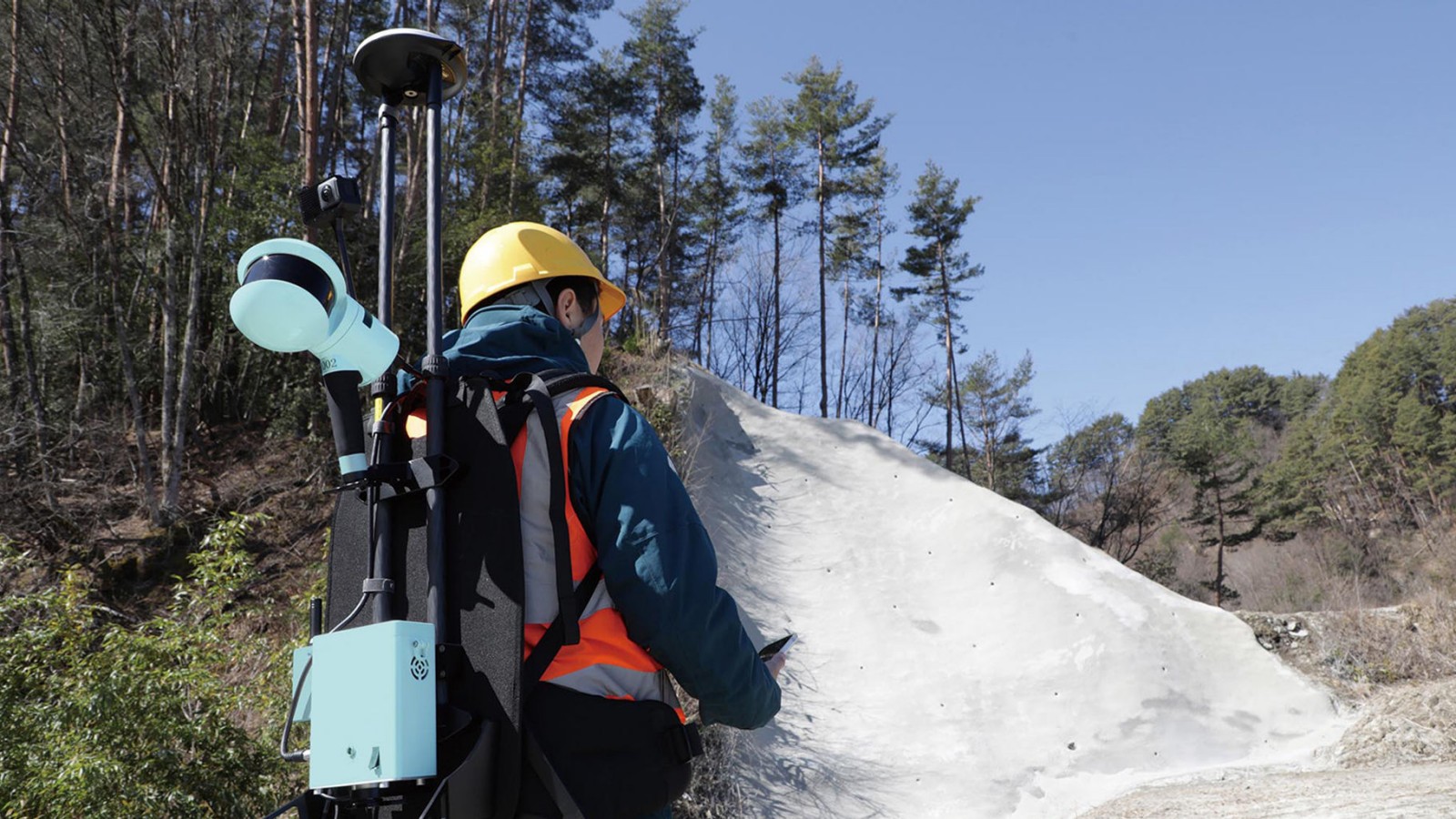

	詳細に計測したい場合はハンディタイプ、短時間で広範囲を計測したい場合はバックパックタイプとフレキシブルに組み替え可能。地上型レーザースキャナーやUAVの苦手なところも簡単にデータ取得！
	狭い、細い、複雑な場所であっても“歩くだけ”で、素早く3Dデータを取得できます。現況はもちろん、他の3D計測手法では計測が困難な現場や、構造物の計測にも柔軟に対応する2種類のモバイルスキャナーをラインナップ。ハンディタイプとバックパックタイプが選べ、様々な計測シーンで活躍します。取得した3Dデータにより、現場の“見える化”が実現し、工事の計画や図面の作成等に役立ちます。

＜活用シーン＞ あらゆる現況を3次元で取得可能です。

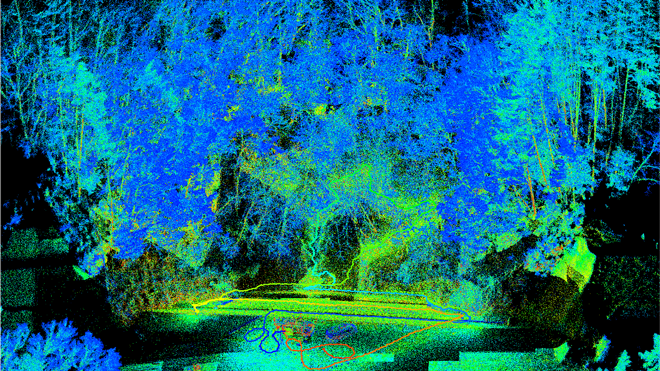

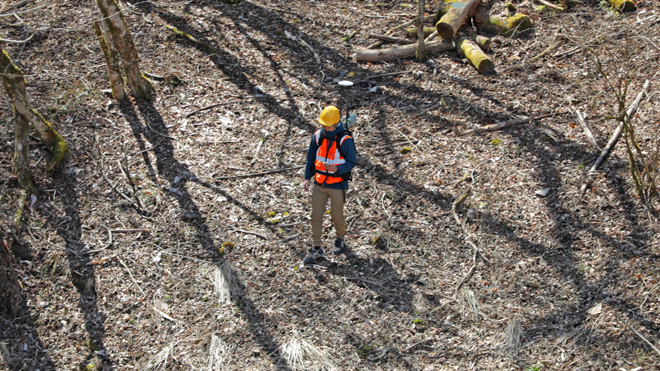

█ 測量
	様々な環境において、現況データの取得が可能です。 森林・河川・堤防・街中・公園・地下・トンネル・災害現場・鉱山など、多様なフィールドで活用できます

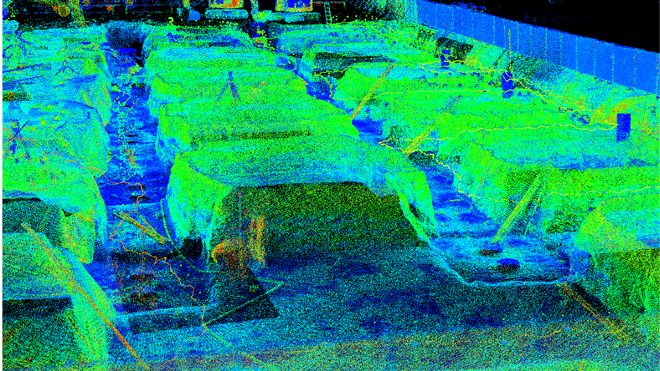

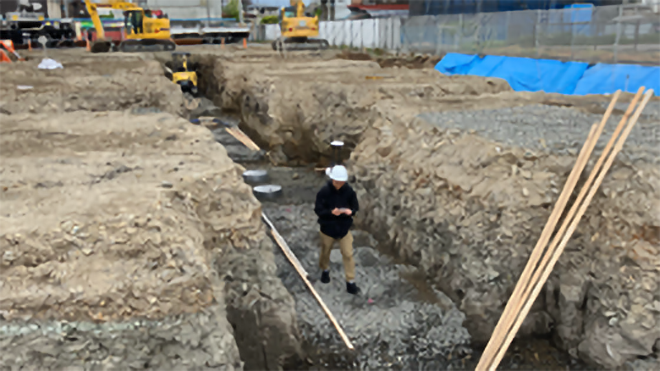

█ 土木
	工事現場に関わる様々な状況を3Dで把握することができます。 現場踏査、起工測量、進捗管理、仮設・施工計画、土量計算、構造物計測など、幅広く活用できます。

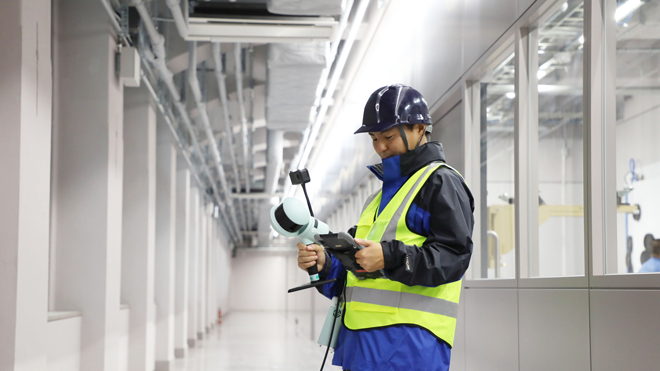

█ 建築

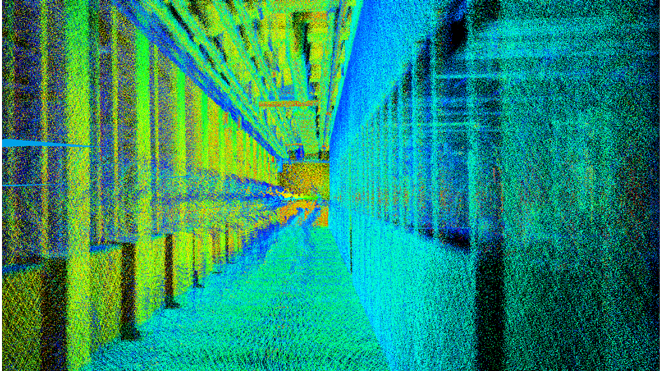

	屋内外でも利用可能であるため、BIM・設備・プラント・3Dモデリング・デジタルツインなどにも活用できます。

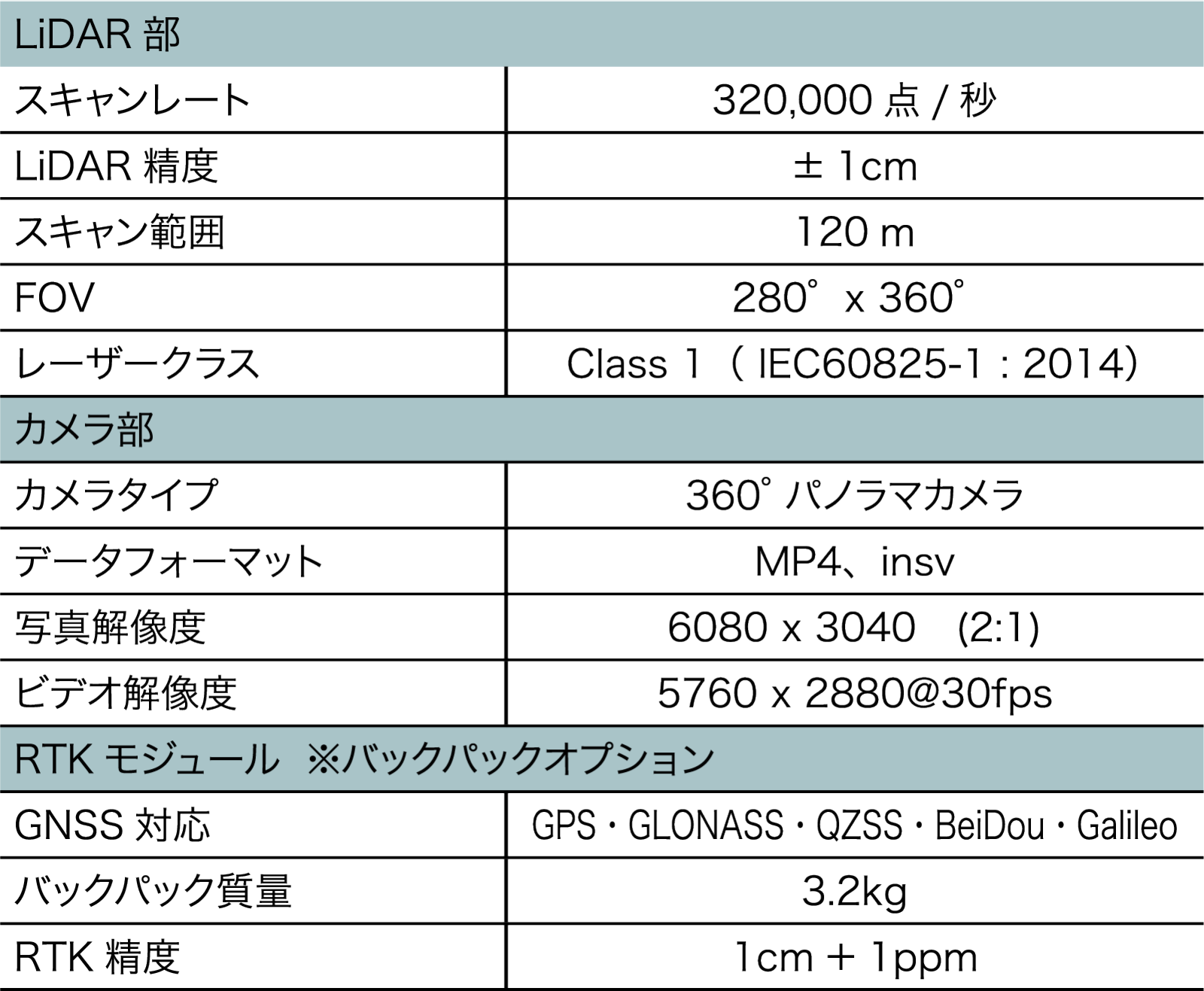

製品の特長

　

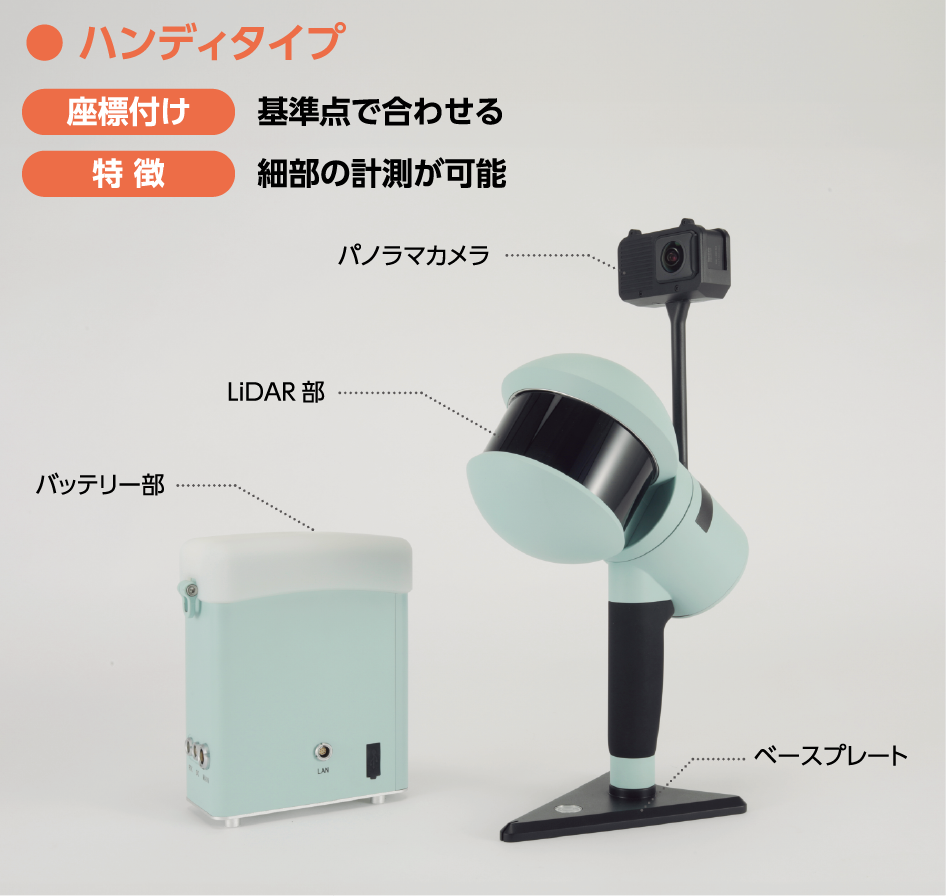

█ 小型LiDAR	█ パノラマカメラ	█ SLAM 方式

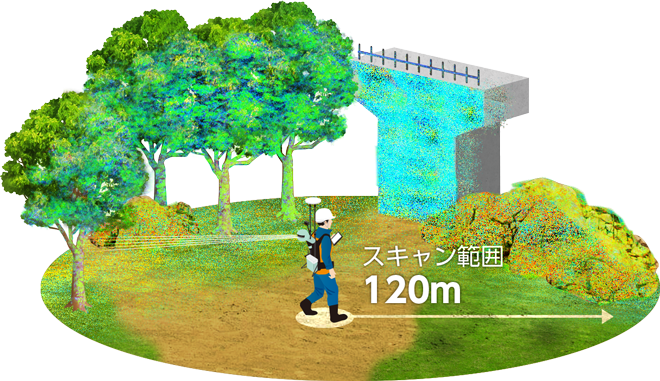

● 16ラインのスキャン 　● 最大到達120m 　● 320,000点/ 秒	● 5.7K 解像度　30fpsの動画により正確で高精度なカラーレンダリング	● SLAMのみから、RTK-SLAM、PPK-SLAM、GCPの組み合わせで応用性あり
█ 選べる計測タイプ	█ リアルタイム表示	█ SLAM 解析
● ハンディタイプ 　● バックパックタイプ	● フィールドソフトウェアにより計測中にデータを確認	● SLAM解析用ソフトウェアによる自動解析

専用ソフトウェア

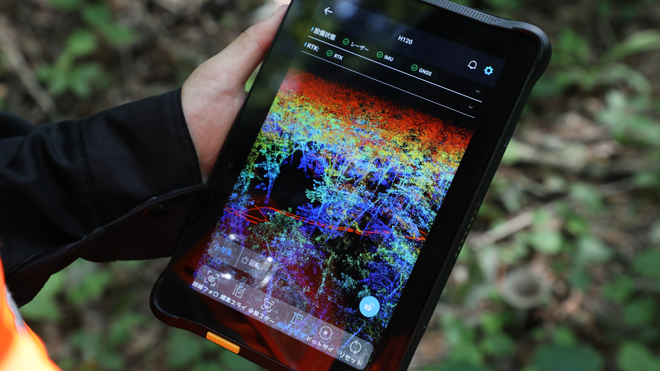

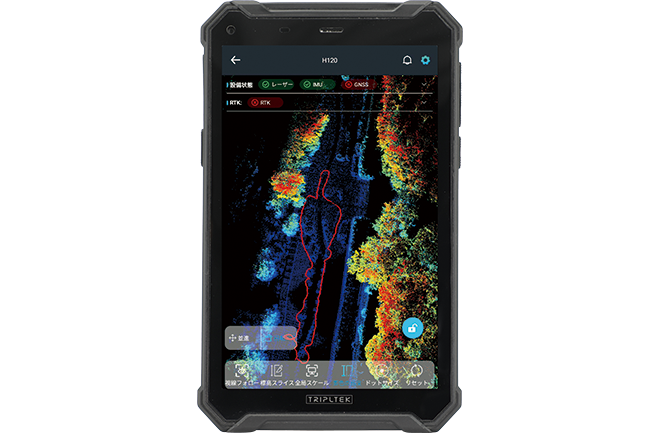

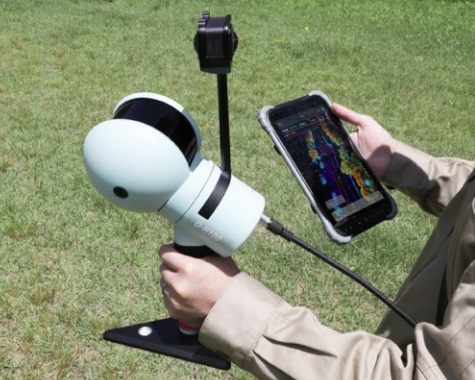

█ 専用フィールドソフトウェア リアルタイムに点群を表示。直観的操作で計測をサポート。
	本体の設定、データ取得はタブレットですべて完結 　● プロジェクト管理 　● 計測設定 　● RTK 設定 　● GCP（基準点）記録 　● ステータス確認 　● 取得データの確認 　● データ出力

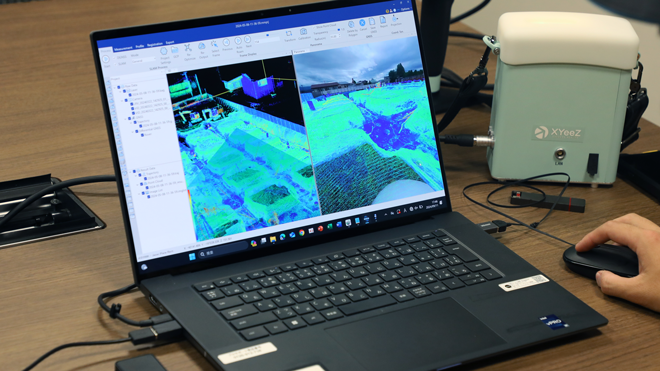

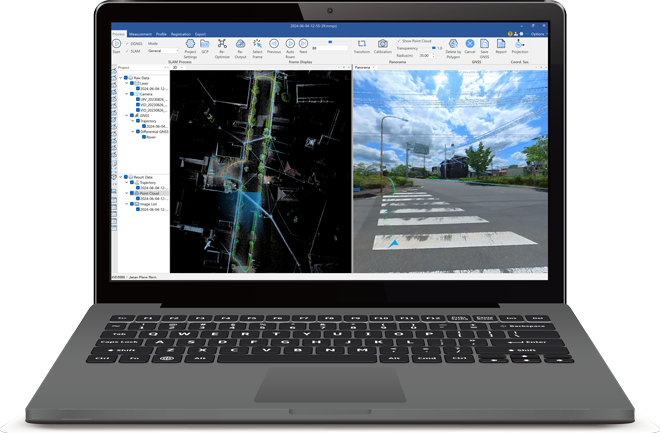

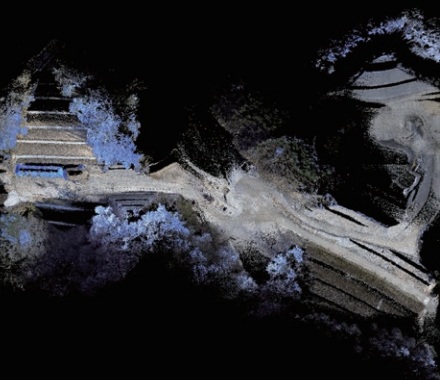

█ 専用解析ソフトウェア 自動SLAM 解析により、 歩いた軌跡が点群に。
	● 自動SLAM 解析 　● RTK・PPK 処理 　● GCP（基準点）調整 　● 点群の色付け（RGB) 　● 寸法計測 　● 断面計測 　● データ出力（LAS）

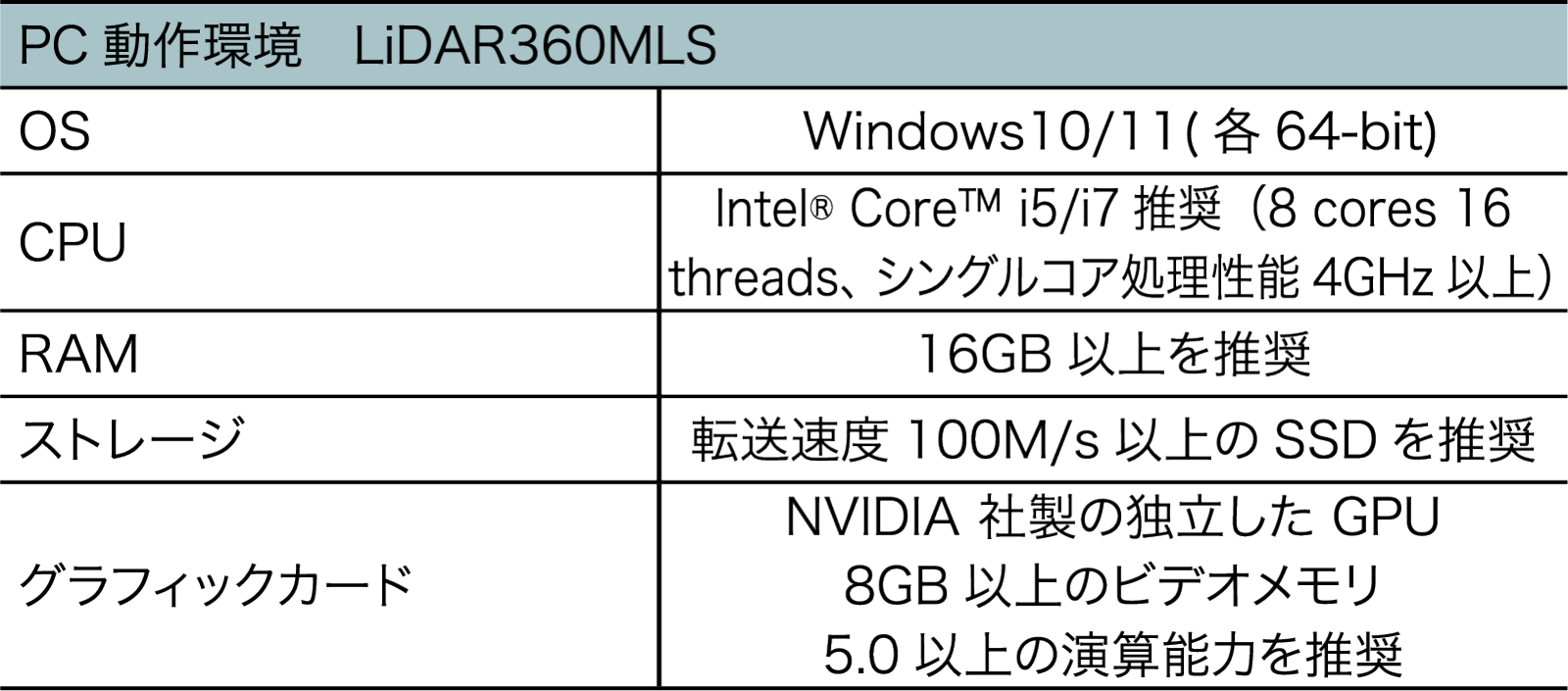

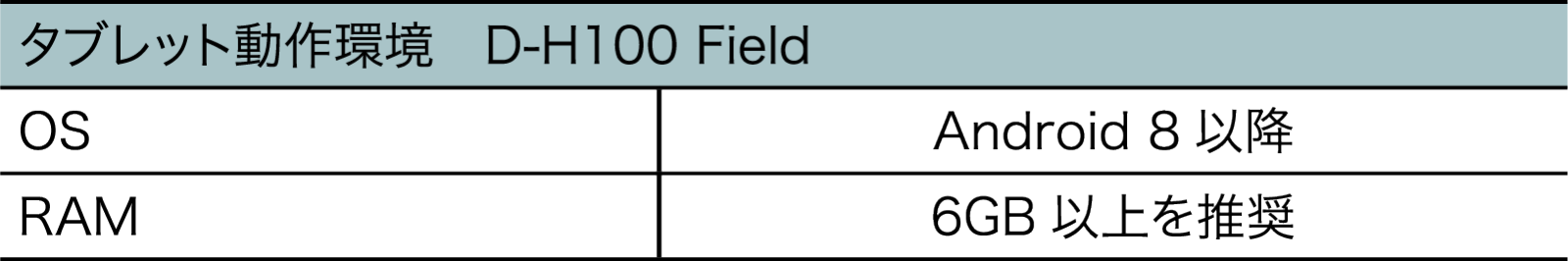

ソフトウェア 動作環境

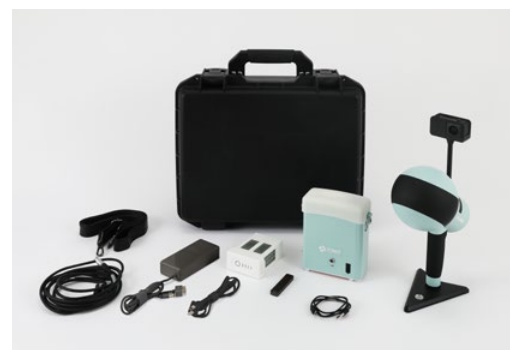

標準構成品
● D-H100 本体 　● レーザースキャナ保護カバー 　● ベースプレート 　● バッテリーケース 　● バッテリー ２個 　● バッテリーケースカバー 　● 充電器 　● LAN ケーブル 　● 電源ケーブル 　● USB ケーブル 　● USB メモリー 　● ストラップ 　● 格納ケース 　● クイックスタートマニュアル 　● ユーザーマニュアル 　● D-H100 Field ソフトウェア 　● LiDAR360MLS ソフトウェア

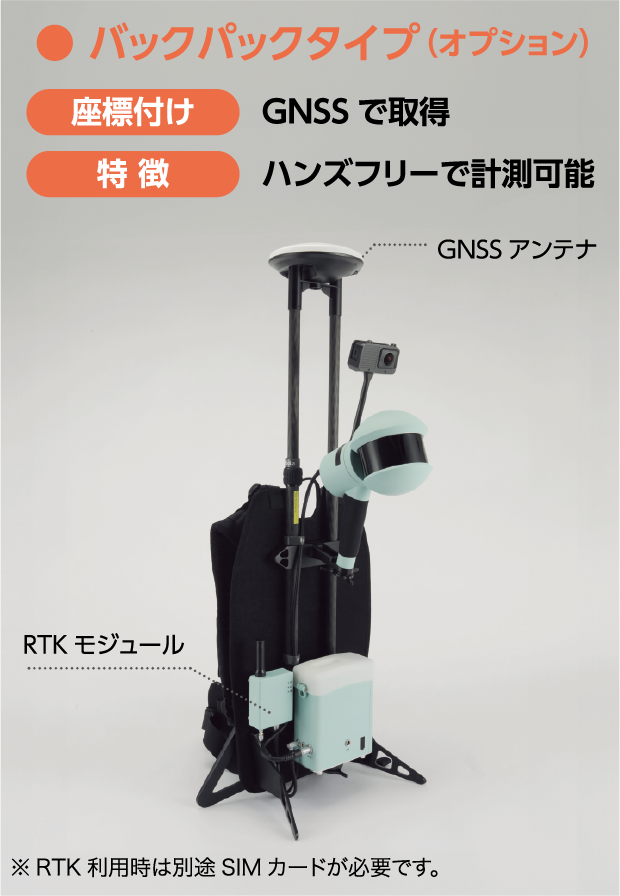

アクセサリー（オプション）

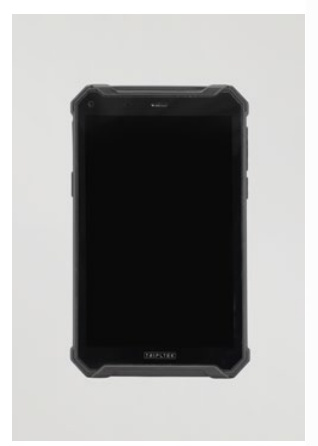

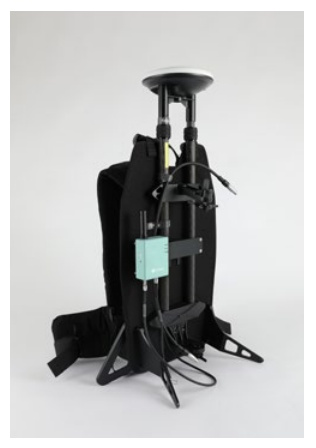

● バックパックキット 　　・ バックパック 　　・ GNSS モジュール 　　・ GNSS ケーブル 　　・ クイックスタートマニュアル	● Android タブレット 　　　GX-10W 　　（推奨端末）
