ビジュアルIMU-RTK i76 GNSS

カテゴリ：GNSS測量機

　● 測量・エンジニアリング

手のひらの中に、最高クラスの測位性能

厳しい作業環境下での高精度測位と使いやすさを追求します。防塵防滴IP68、2m からの落下衝撃テストクリア。 堅牢な生体模倣設計を備えています。重量は僅か450g です。業界の標準的な受信機より40％の軽量化と50％の 小型化を実現します。GNSS、IMU、95°広角デュアルカメラを内蔵します。ワンボタン操作と同期LED を搭載し、 測量効率を大幅に向上させます。CAD データとAR ビジュアル機能によるくい打ち作業は効率を40% 向上させます。

第4 世代のエアミディアムアンテナを内蔵します。全ての周波数で受信の安定性を向上します。また、iStar 2.0 テ クノロジーによって瞬時にRTK フィックス、再初期化を実現します。太陽フレア活動が活発な地域で効果を発揮し ます。第5 世代のUltra-IMU テクノロジーを搭載します。ポールの傾斜補正範囲は60°です。煩わしい整準作業を 大幅に軽減するとと共に、測点に垂直に置けないような測定も可能になります。パワフルなバッテリーシステムは、 17 時間以上の連続使用をサポートします。充電状態を気にすることなく長時間作業が可能です。

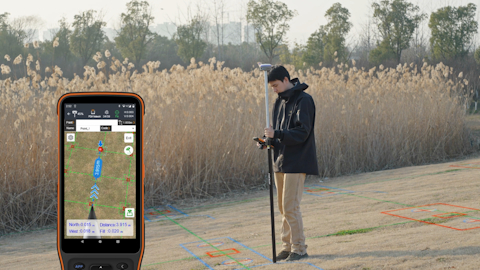

CAD データとAR による測設

設計上の測点位置が直感的にイメージしやすくなり、最短ルートで測点へ移動。

CAD データと拡張現実（AR）ビジュアライゼーションを統合します。GNSS、I MU、AR 、MR の技術を融合します。 現場イメージを直感的に把握することができ、不要な迂回や移動を最小限に抑えることができます。地下埋設管の配置、施工範囲や形状、基礎工事エリアなどのCAD データを表示し、設計データをAR でイメージ出来ます。AR オーバーレイ機能では、設計上の路線のセンターラインや幅杭データを表示します。測設や検査作業が飛躍的に省力化します。スマートアシスト、リアルタイムデザインオーバーレイなど設計データを現場でイメージし易くする機能が満載します。今まで複雑だった現場作業を簡略化し、手戻り作業を軽減します。

第4世代エアミディアムアンテナ＆ハイブリッドGNSS エンジン

太陽フレア活動が活発なエリアで96% 以上のRTKフィックス率を実現

第4世代エアミディアムGNSS アンテナとハイブリッドGNSS エンジンを搭載します。太陽フレア活動が活発なエリアでも安定した測位が可能です。測位精度に大きく影響するマルチパスや電離層、対流圏の干渉に対する卓越した耐性を確保します。当社独自開発のiStar2.0 テクノロジーにより、電離層での電波干渉を強力に抑制します。96% を超えるRTK フィックス率を達成します。電離層活動が活発な地域に最適です。

第5世代Ultra-IMU テクノロジー

30％精度向上

第5世代Ultra-IMU を内蔵します。EKF アルゴリズムで傾斜を補正計算、200Hz で高速出力します。 リアルタイムで測定精度を最適化します。最大60 度の範囲の傾斜でも3 センチ以内の精度を維持します。 使いやすさも向上しています。 "poke-and-measure" 機能により、手動でのIMU 初期化や既報間合わせが不要になります。I M U は、ハンドヘルド、ショルダーマウント、水平配置など、レンジポールの位置に関係なく動作します。

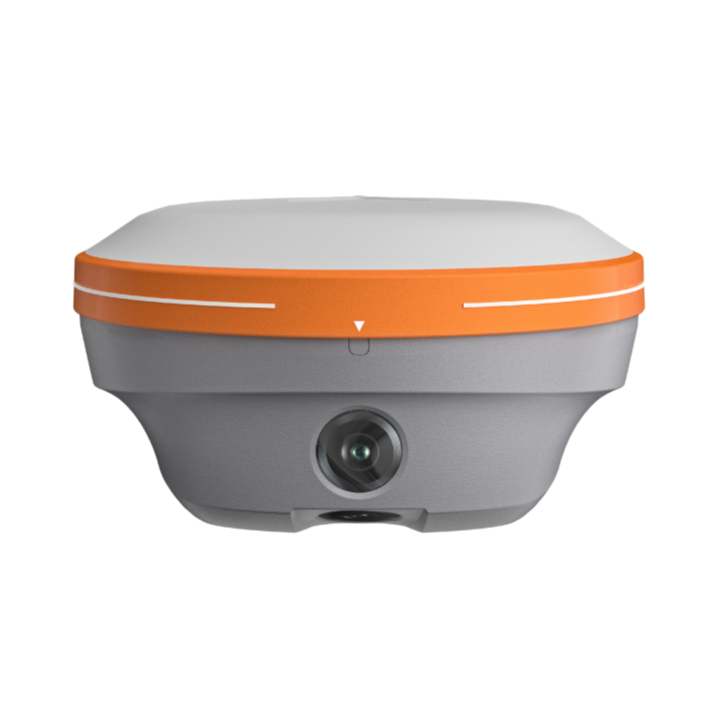

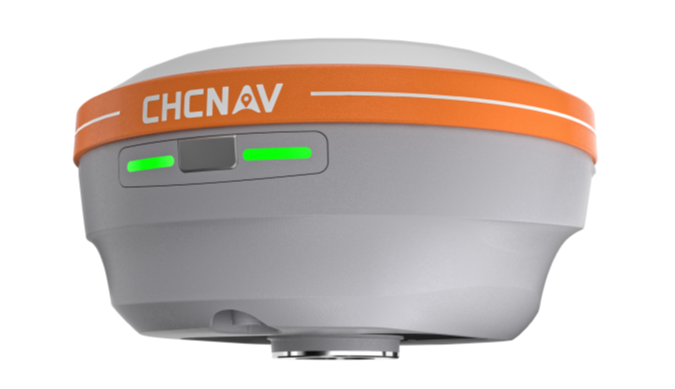

手のひらサイズ、GNSS、IMU、デュアルカメラ搭載

軽量・優れた耐久性・高い信頼性

優れた軽量性と耐久性を併せ持ったモデルです。重さは僅か450g です。サイズは標準モデルの半分です。軽快な観測作業を体験できます。GNSS、オートIMU、デュアルカメラの高度な統合により、シームレスな測定、移動が可能になります。対環境性の高いIP68の保護等級と2m の耐落下性能を備えています。耐久性のある生体模倣構造とサファイアカメラレンズは、過酷な環境に耐え、衝撃や傷に耐えるよう特別に設計されています。当社クラウドベースのOTAアップグレード方式により、常に最新のソフトウェアをお使いいただけます。またエネルギー効率の高いリチウムバッテリーを搭載します。バッテリー残量を気にすることなく、17 時間以上の連続作業が可能になります。

CADデータとAR機能による作業40％カット

█ 地下埋設作業
	スマートアシスト機能で埋設管位置を表示：効率60％以上アップします。

█ 施工エリア表示
	測点を繰り返し選択する必要がなく、生産性が50%以上アップします。

█ 基礎工事
	掘削エリア表示。作業をワンステップで完了させることができ、作業効率は30％以上アップします。

█ 路線
	ARオーバーレイで、中心ライン、幅杭ラインを表示。測設や検査が簡単に行えます。
