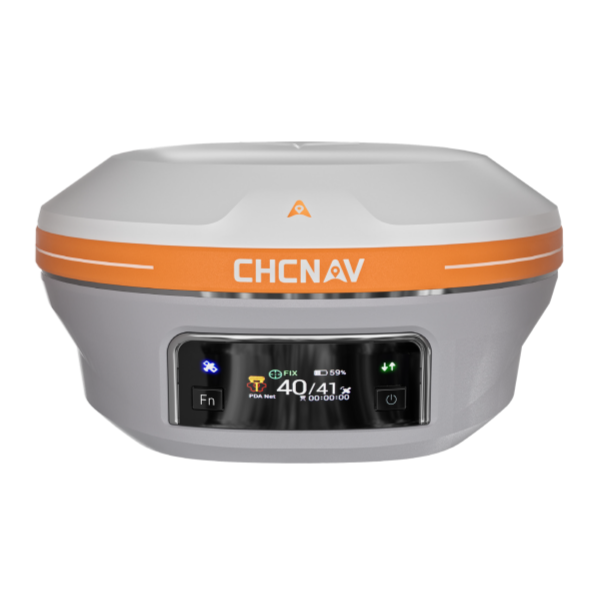

ビジュアルIMU-RTK i93 GNSS
カテゴリ：GNSS測量機

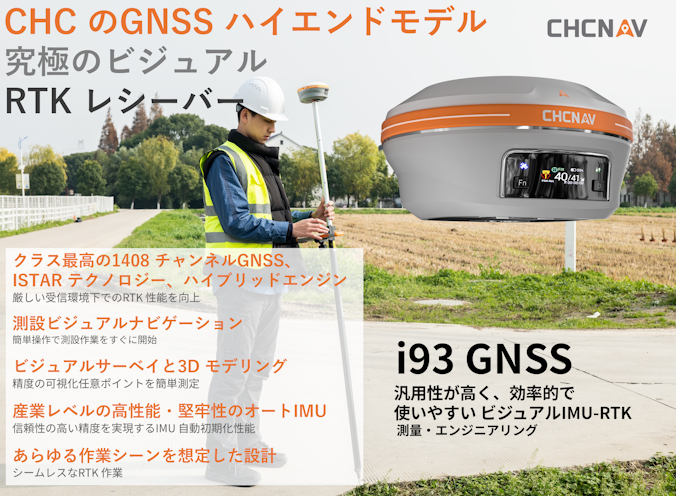

汎用性が高く、効率的で使いやすい ビジュアルIMU-RTK
● 測量・エンジニアリング
 |
CHCのGNSSハイエンドモデル |
最新のGNSS、IMU、プレミアムデュアルカメラテクノロジーを統合。お客様に魅力的なユーザーエクスペリエンスを提供します。3D ビジュアル測設機能は、比類のない使いやすさと快適さを体験できます。全ての現場作業の効率を高めます。
ビデオフォトグラメトリー技術は、以前はGNSS では観測が困難であった場所やアクセスが危険なポイントでのデータ取得を可能にします。i93 GNSS は、3D モデリングソフトウェアとの互換性があるため、オブリークカメラの傾斜画像にも対応しております。i93 は、革新的な当社独自の「 iStar GNSS RTK アルゴリズム」を採用。マルチバンドGNSS チャンネル、ハイブリッドエンジン搭載。厳しい環境下でも信頼性の高い測位精度を実現します。手動の初期化が不要な自動IMU 機能を搭載。煩わしい整準作業から解放されます。より速く、より正確に、より効率的に、を実現する理想的なソリューションです。
クラス最高の1408 チャンネルGNSS、
|
|
厳しい受信環境下でのRTK 性能を向上 |
|
| マルチチャンネル数1408 チャンネル。RF-SoC プロセッサーとiStar の CHCNAV 技術を採用。RTK 性能を15% 向上。 信頼性の高い正確な測位データを提供します。GNSSハイブリッド・エンジンと狭帯域干渉緩和機能により、GNSS データ品質と信号トラッキング能力が20% 以上向上。 |
測設ビジュアルナビゲーション |
|
簡単操作で測設作業をすぐに開始 |
|

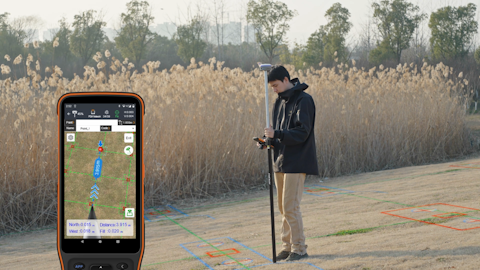

| i93 はスターレベルカメラを統合し、没入感のある3Dビジュアルナビゲーションとステークアウト体験を提供します。ハンドヘルド用のLandStar ソフトウェアでは、測設点までの方向と距離をAR 映像に矢印でリアルタイムに表示します。初めての方でも測設点位置を視覚的に捉えることができます。また、測線及びCAD データを表示させて測設することもできます。作業効率を最大50％向上させます。 |
ビジュアルサーベイと3D モデリング |
|
精度の可視化任意ポイントを簡単測定 |
|
| GNSS、IMU、プレミアムグローバルシャッターカメラを写真測量技術と組み合わせ、実際のビデオから数秒で測量レベルの3D 座標を提供します。GNSS 受信が困難な歩道橋の下や立ち入りが危険な道路内の事物測定も可能になります。測量範囲が飛躍的に広がります。（当社調査60％向上）。また、作業員の安全確保にも貢献します。ダイナミックパノラマビデオキャプチャと自動画像マッチングにより、最大85％オーバーラップの自動高速連写により、高い処理精度を実現します。i93Visual RTK は、使いやすさ、作業スピード、精度を求める測量者にとって理想的なツールです。 |
産業レベルの高性能・堅牢性のオートIMU |
|
信頼性の高い精度を実現するIMU 自動初期化性能 |
|
| 最先端の200Hz オートIMU を搭載。煩わしい手動初期化は不要です。200Hz の高速出力IMU は、移動中のポールの持ち方に革新をもたらします。肩に担ぐ、水平に置くなどしてもすぐに復帰します。測量、エンジニアリング、マッピングの効率を30％向上させることができます。ポールが傾斜していても（最大30 度）、測量レベル精度で測定を可能にします。 |
あらゆる作業シーンを想定した設計 |
|
シームレスなRTK 作業 |
|
| 豊富な通信機能。Wi-Fi、Bluetooth、NFC 技術を内蔵し、フィールド・データ・コントローラーやタブレットとのシームレスな接続が可能です。統合された4G およびUHF モデムは、すべてのGNSS 測量モードをサポートします。スマート・パワー・マネージメントにより、最大34 時間連続動作（ローバー使用時）。 ボディは、衝撃、防塵、耐水性に優れたマグネシウム合金を採用。天候、場所を問わず、安定したパフォーマンスを発揮します。 |
1.ビジュアルナビゲーションとステークアウト |
|
█ 簡単測設 |
|
 |
シンプルで作業をイメージしやすいLandStarの3Dビュー機能は操作に不慣れな作業をサポート。素早くワンステップでステークアウトができます。 |
█ 3Dビジュアルナビゲーション |
|
 |
見やすい表示。リアルタイム距離でガイドします。 |
█ 3Dビジュアルステークアウト |
|
 |
地面に直接マーキングされたステークアウトポイントによる没入型3Dステークアウト体験。 |
█ スターレベルカメラ |
|
 |
ステークアウト表示は夜間でも鮮明です。 |
2.ビジュアルサーベイ |
|
█ 生産性の向上 |
|
 |
厳しい現場条件でも、実際のビデオキャプチャから測量レベルの3D座標を数秒で提供します。 近づくのが困難・危険な現場側溝、工事用ため池、河川、違法建築物など。 |
█ 上空視界が狭隘な現場 |
|
 |
木の下、歩道橋の下、シティキャニオンなど。 |
█ 立ち入りが危険な現場 |
|
 |
変圧器、変電所、高圧送電線の電柱、パイプライン、改修された危険な壁、道路のマンホールのカバーなど。 |
3. 3Dモデリング |
|
█ UAVモデリング単独の課題 |
|
 |
UAVだけのモデリングは、柱やベンチなどのオクルージョン部分でブレが発生します。 |
█ UAV＋i93モデリングデータの融合 |
|
 |
i93+ドローンを使用して、傾斜画像から生成された航空調査を補完します。 |
█ 単一建物のモデリング |
|
 |
i93のダイナミック・パノラマ・ビデオ・キャプチャーを使えば、3Dモデリングを一度に行うことができます。 |
█ 対応ソフトウェア |
|
 |
ContextCapture、smart3Dなど、最も一般的な3Dモデリングソフトウェアと互換性があります。 |
