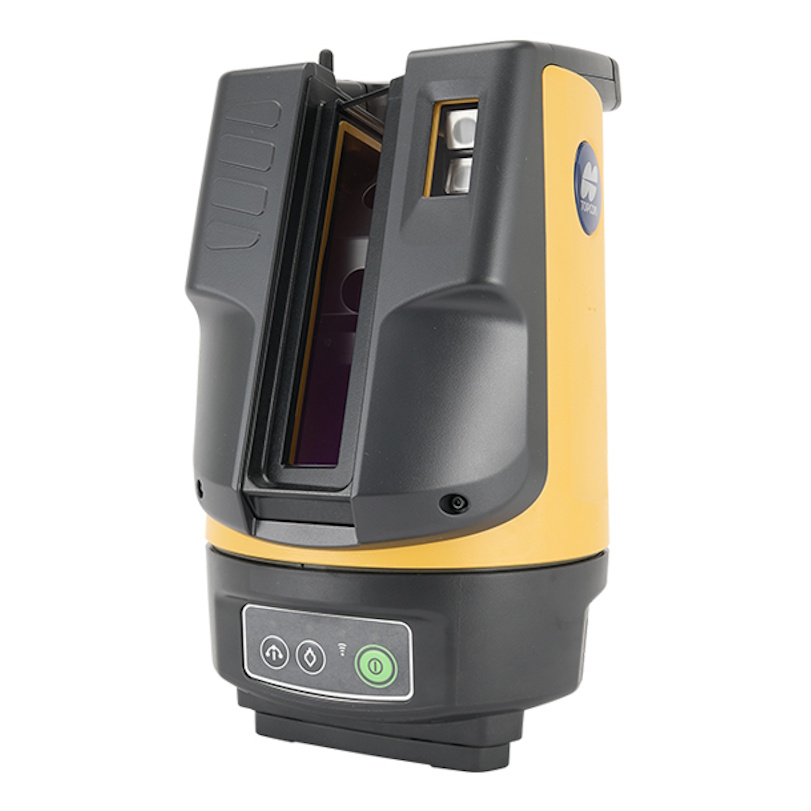

LN-1000i Layout Navigator
カテゴリ：特殊計測器
杭ナビシリーズにカメラ・グリーンレーザーを搭載！
さらにノンプリズムで測定も可能！
直感的な操作と作業範囲の拡大を実現！
● カメラ搭載
● ノンプリズム測定機能搭載
● 視認性の高いグリーンレーザーポインター
● 測定範囲の拡大
● 高さ方向補正機能搭載
● 点検・調整機能搭載
● ノンプリズム測定機能搭載
● 視認性の高いグリーンレーザーポインター
● 測定範囲の拡大
● 高さ方向補正機能搭載
● 点検・調整機能搭載

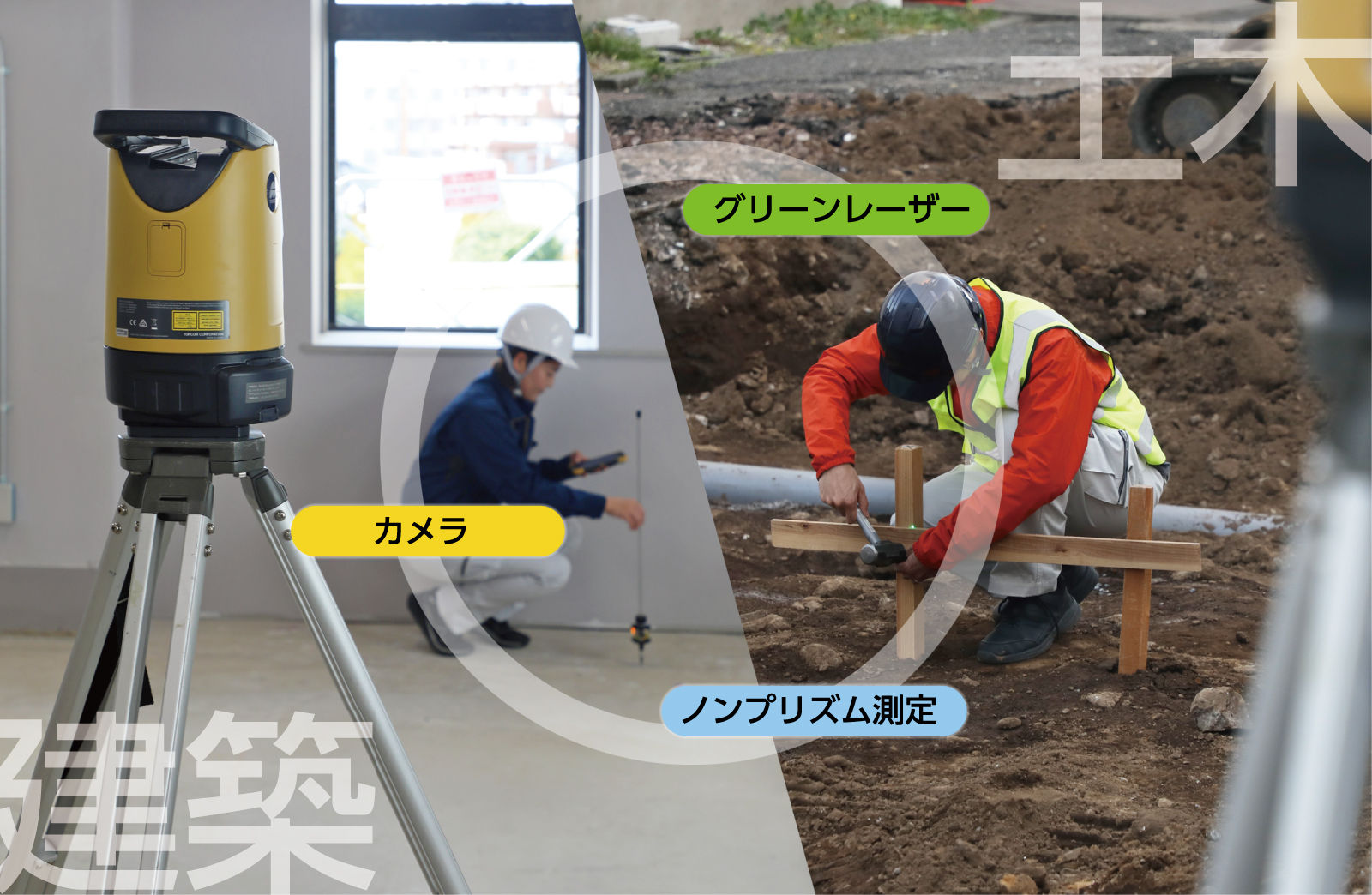

多彩な機能で建築から土木までオールカバー！
従来機能を強化し、新機能も拡充。さらに使いやすくなりました。

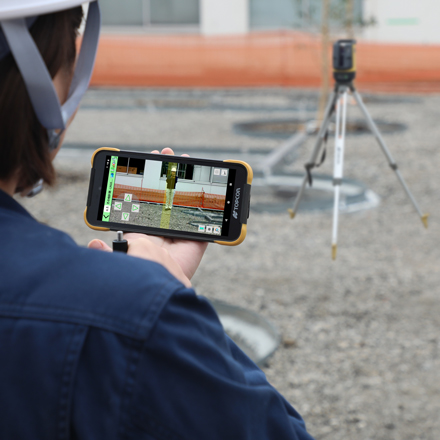

カメラ搭載（無線LAN接続時） |
|
 |
手元のスマートフォンでカメラ画像を確認しながら位置出し点へ移動できるため、従来のガイドライトによる誘導と比較して、作業を効率的に行えます。さらに、プリズムを見失った場合でも、スマートフォン画面上でタップした位置へ『LN-1000i』が自動旋回する「Touch Drive」機能により、迅速に再視準が可能です。 |

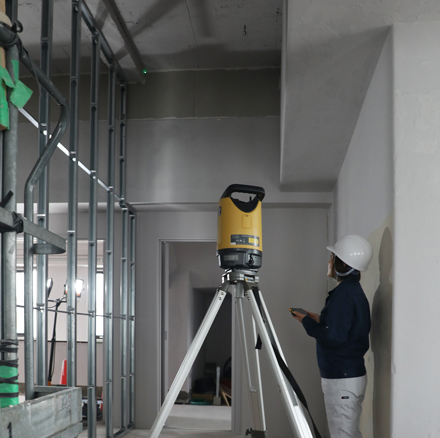

ノンプリズム測定機能搭載 |
|
 |
ノンプリズム測定機能を搭載しました。構造物の際や屋内の隅部など、プリズムの設置がしにくい場所でも、正確な位置出しが可能です。これにより、境界付近での丁張設置など、従来機では対応が難しかった施工をより簡単かつ効率的に行うことができます。 |

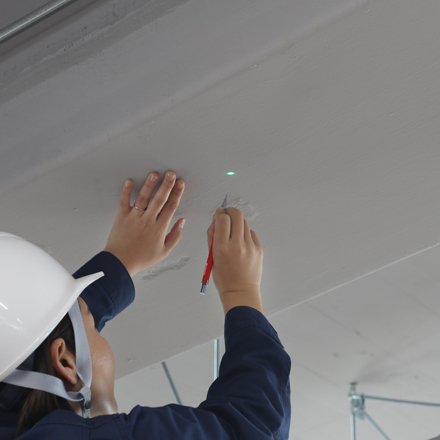

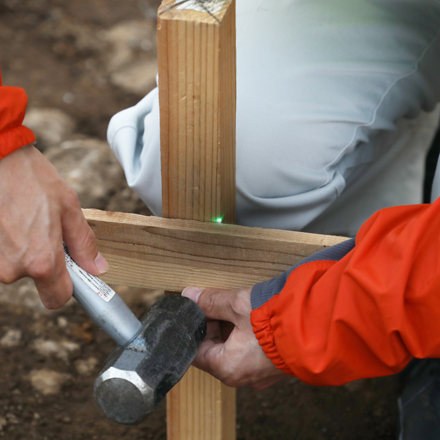

視認性の高いグリーンレーザーポインター |
|
 |
屋内外を問わず視認性に優れたグリーンレーザーポインターを搭載しました。薄暮時や屋内などの暗所でも視準ポイントを明確に確認でき、作業効率を向上します。 |

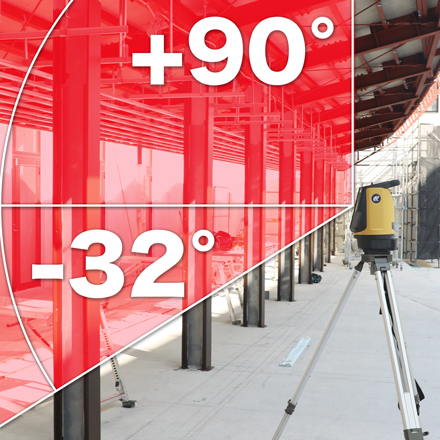

測定範囲の拡大 |
|
 |
仰角＋90°までの計測に対応し、従来機に比べ上方向の測定範囲を拡大しました。高所や天井付近での墨出し作業など、建築現場での利便性がさらに向上します。 |

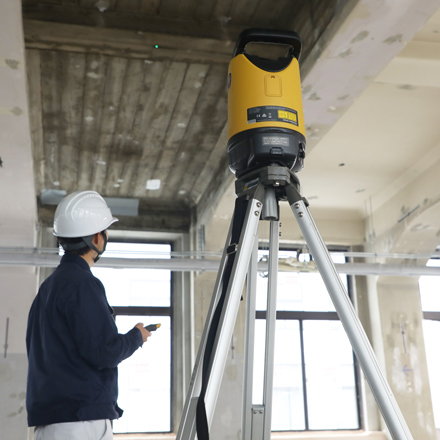

高さ方向補正機能搭載 |
|
 |
ノンプリズム測定での位置出しの際、地面や構造物の凹凸により、設計通りの位置を測定できない場合があります。本機能は、数回の再測距を行いながら設計値と測定値の差異を補正、設計値通りの正確な位置出しを実現。これにより、施工ミスの防止に貢献します。 |

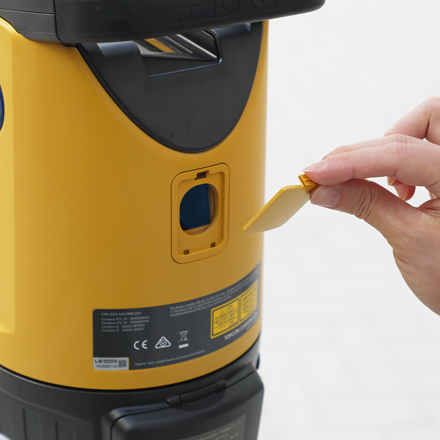

点検・調整機能搭載 |
|
 |
いつでも安心してご使用いただけるよう、お客様ご自身で機械本体の精度確認や調整が可能です。現場作業を始める前に、簡単なチェックが行えます。 ※常に高い精度を保持するため、年に1 ～ 2 回は、最寄りの営業窓口による定期点検を受けることをおすすめします。 |

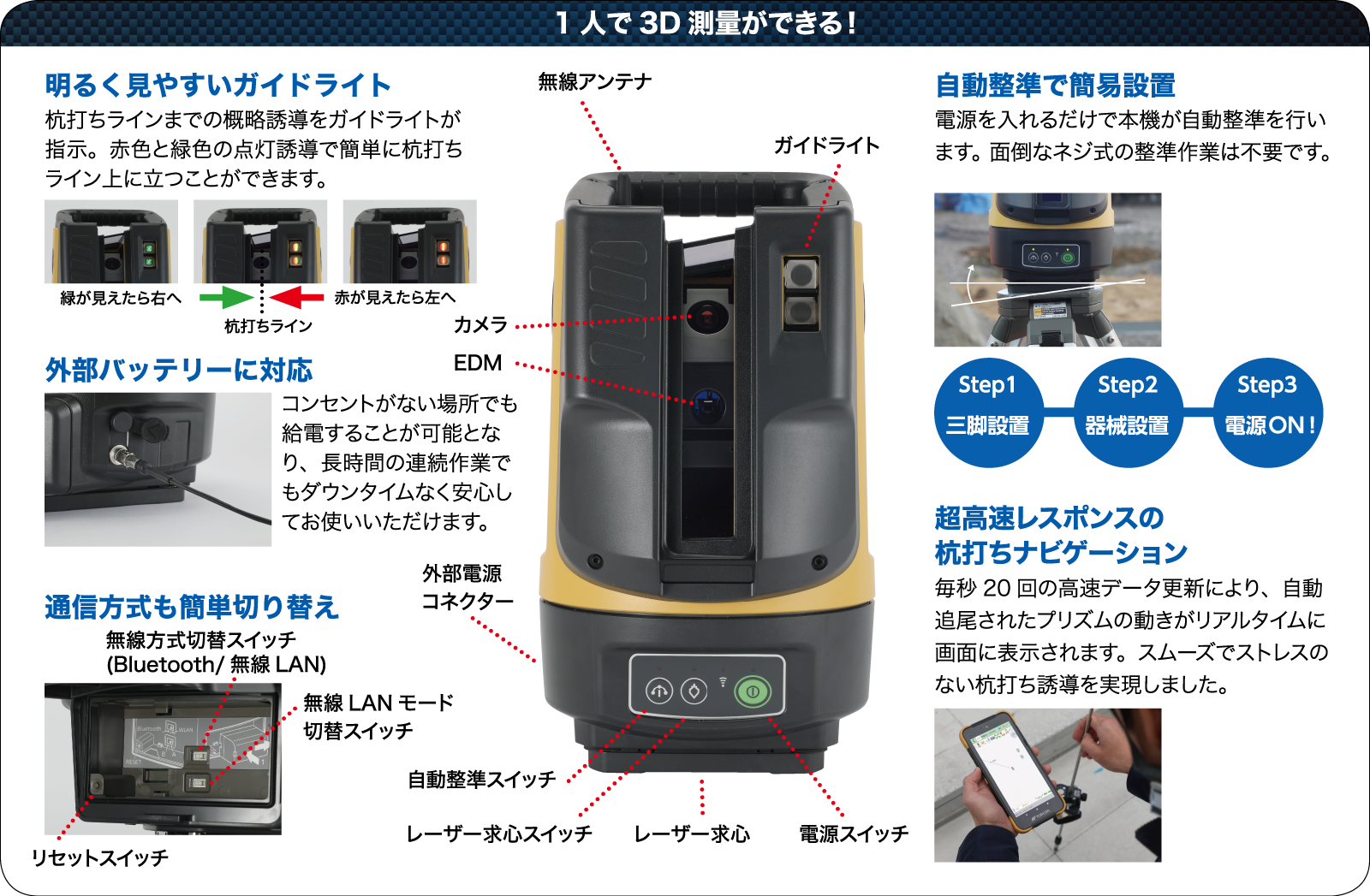

3D設計データの普段使いを始めよう！
アプリケーションも新機能にあわせてバージョンアップ！ |
|
█ 杭打ちアプリケーション『TopLayout』 |
|
 |

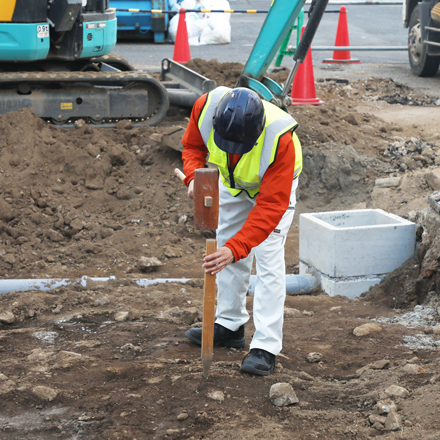

基本的な3次元座標データの杭打ちや放射観測による3次元測量が行えます。 LN-100より続く、視覚的・直観操作が可能なTopLayout がLN-1000i にもつながります。 |
 |
カメラ機能に対応 ・ 画面上にプリズムサーチ範囲が表示され、誰でも簡単・ 短時間で作業が開始できます。 ・ 「Touch Drive」機能で簡単振り向き。追尾再開がさらに早くなり、杭打ち作業がスムーズに進みます。 |
 |
待望のノンプリズム測定機能を搭載 ・ ノンプリズム測定機能の搭載で測定範囲が拡大。さらに仰角方向の大幅拡大（天頂も測距可能）で橋梁下部や崖などの計測にも効果を発揮します。 ・ 視認性の高いグリーンレーザーポインターで、環境に左右されず視準位置の確認が可能です。 |
█ 位置出し誘導アプリ『楽墨』 |
|
 |
3 次元設計データを基に、建築施工で重要な位置出し・墨出し作業を、誰でも簡単かつ正確に行えます。 LN-1000i への対応により、楽墨による建築作業の幅が広がりました。 |
 |

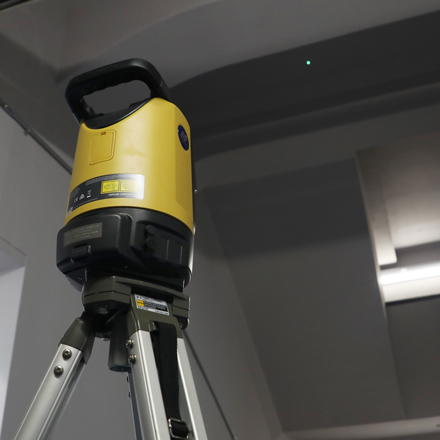

最大仰角+90°化による墨出し範囲拡大 ・ 仰角方向の拡大とグリーンレーザーポインター搭載により、 地墨なしで直接天井への位置出しが可能となりました。現場作業スピード向上に貢献します。 |
 |

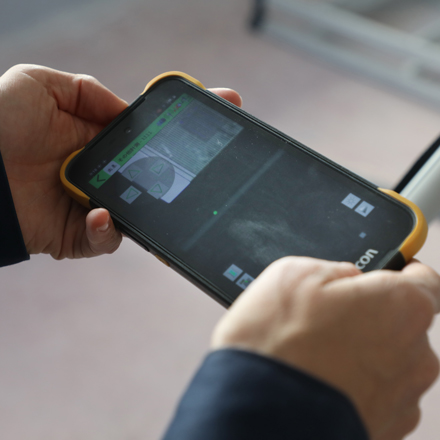

旋回・追尾を高速化 ・ スマホに表示された映像による「Touch Drive」機能で、プリズム追尾までの時間を短縮化。計測作業の高速化が実現しました。 |
 |

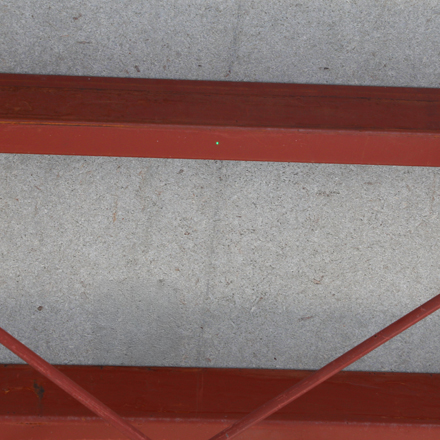

高さ補正機能による精密墨出し ・ プリズムの届かない天井で梁中芯の墨出しをする際、レーザーポインターで精密に設計位置へ誘導することが可能となりました。高所での正確な墨出しに活躍します。 |

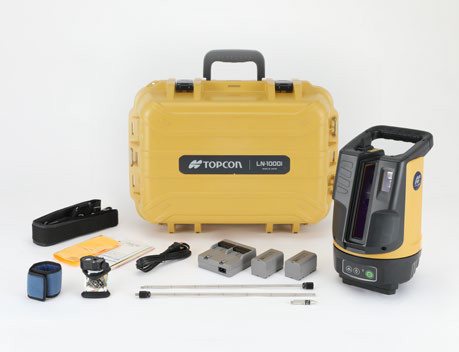

LN-1000i 標準構成品 |
|
 |
・LN-1000i 本体 ・バッテリー（BDC72）× 2 ・充電器（CDC77） ・電源ケーブル（EDC113） ・ワイピングクロス ・取扱説明書：はじめにお読みください ・レーザー警告標識 ・格納ケース ・背負いベルト ・360° プリズムキット ・輸出規制カード |
アクセサリー（オプション） |
|
・ 360°プリズム ATP2 ・ ATP ガード（360°プリズムプロテクター） ・ ハンドグリップ SB190 ・ キャンディーミラー CM-7PRO ・ カーバッテリーケーブル EDC213 ・ アクセサリーバッグ SC248 ・ 格納ケース用バックパッド SC250 |
